P扁平型吸盘-比力安智能真空

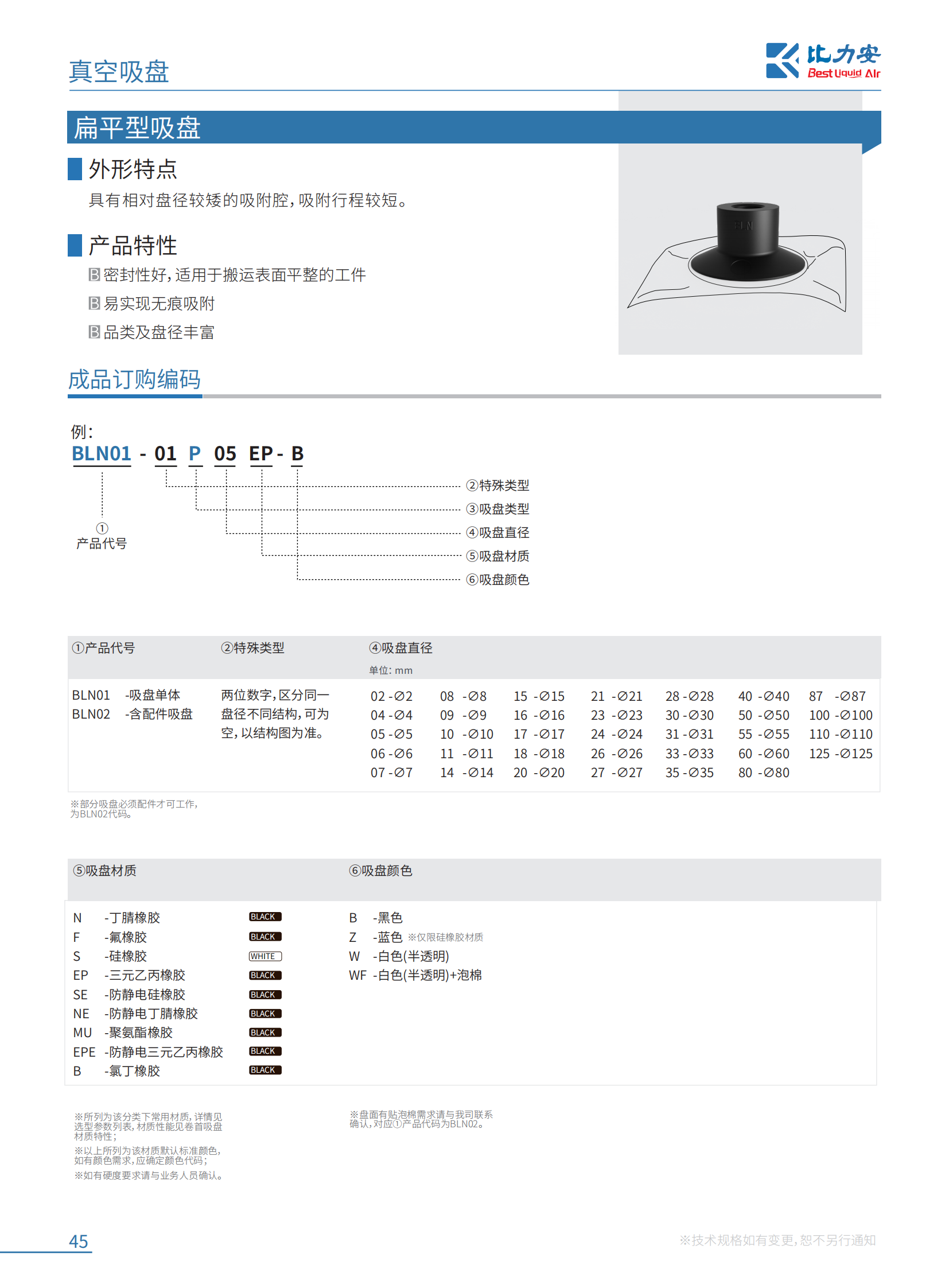

P扁平型吸盘

BLN01-P...

工作原理：

下载文件

产品详情产品参数

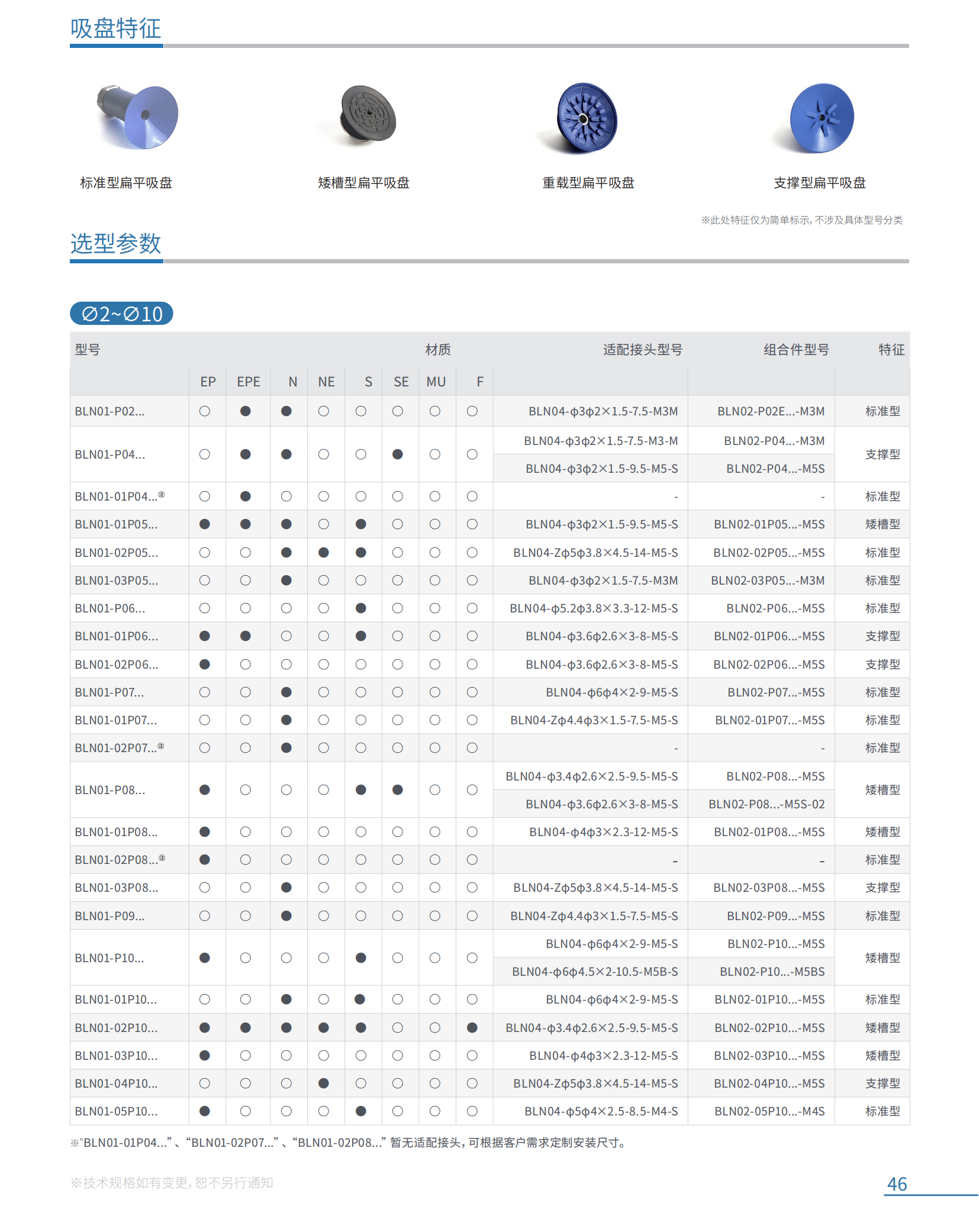

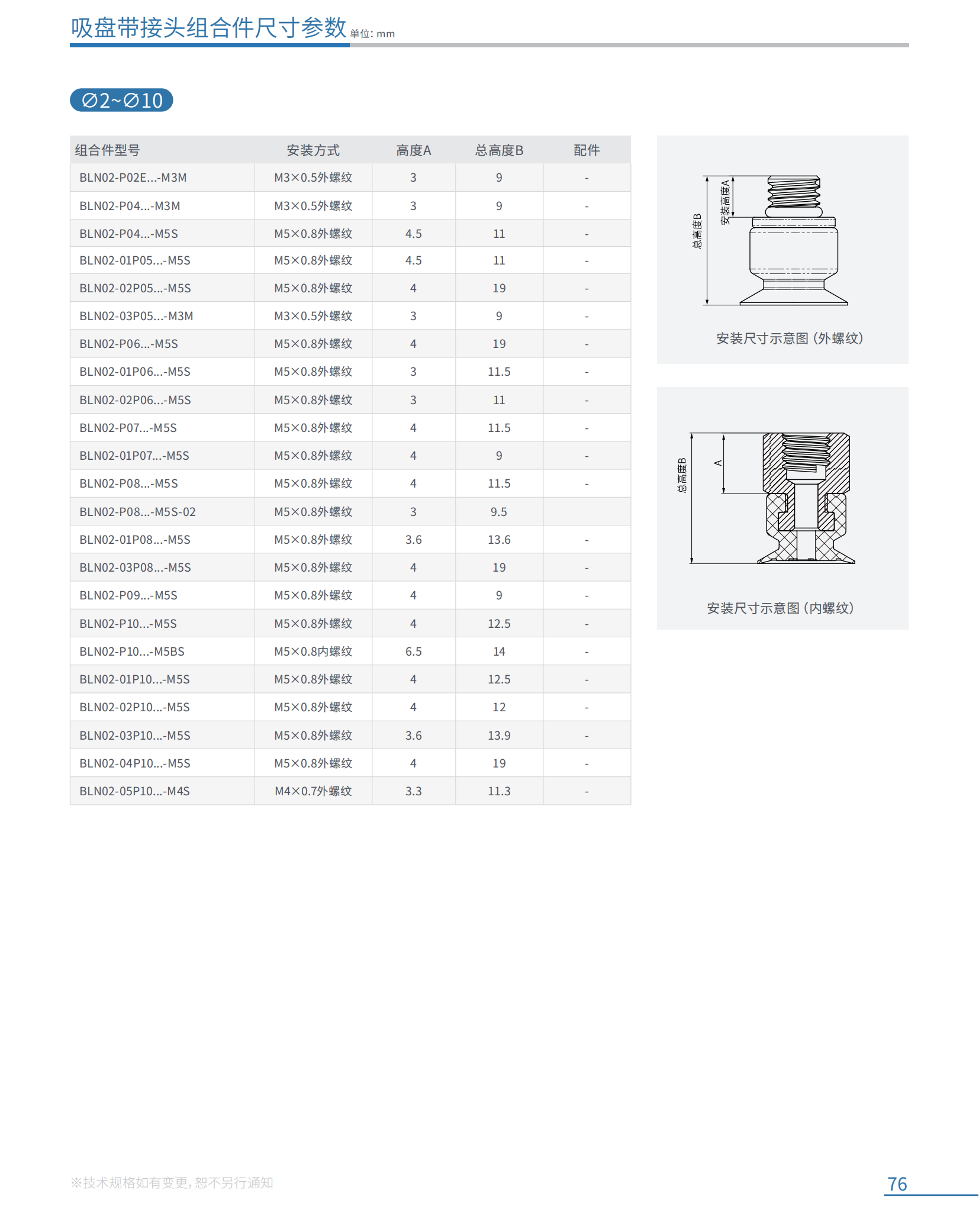

Φ2~Φ10

型号	材质								适配接头型号	组合件型号
型号	EP	EPE	N	NE	S	SE	MU	F	适配接头型号	组合件型号

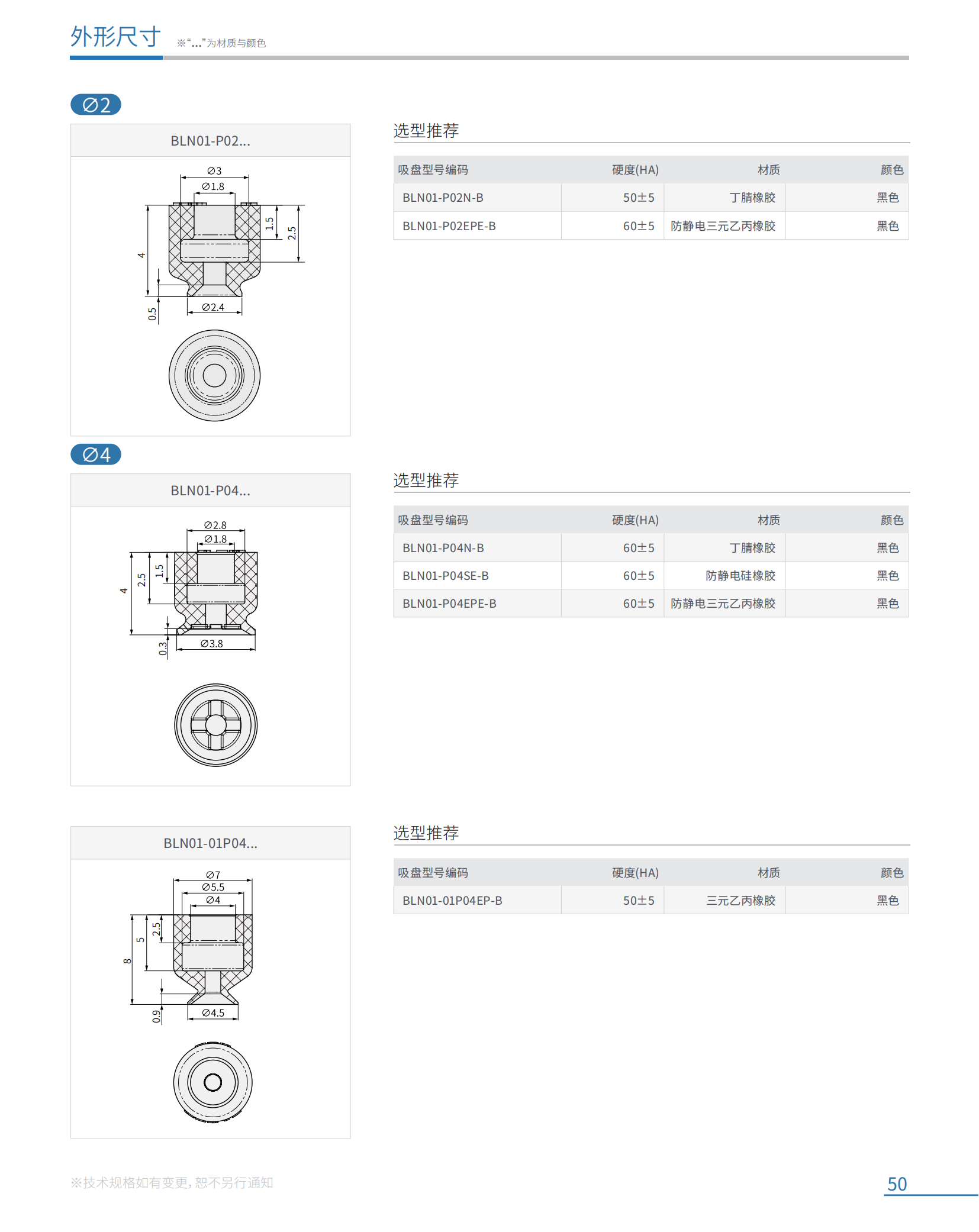

BLN01-P02...	○	●	●	○	○	○	○	○	BLN04-φ3φ2×1.5-7.5-M3M	BLN02-P02E...-M3M
BLN01-P04...	○	●	●	○	○	●	○	○	BLN04-φ3φ2×1.5-7.5-M3-M	BLN02-P04...-M3M
BLN01-P04...	○	●	●	○	○	●	○	○	BLN04-φ3φ2×1.5-9.5-M5-S	BLN02-P04...-M5S
BLN01-01P04...注	○	●	○	○	○	○	○	○	-	-

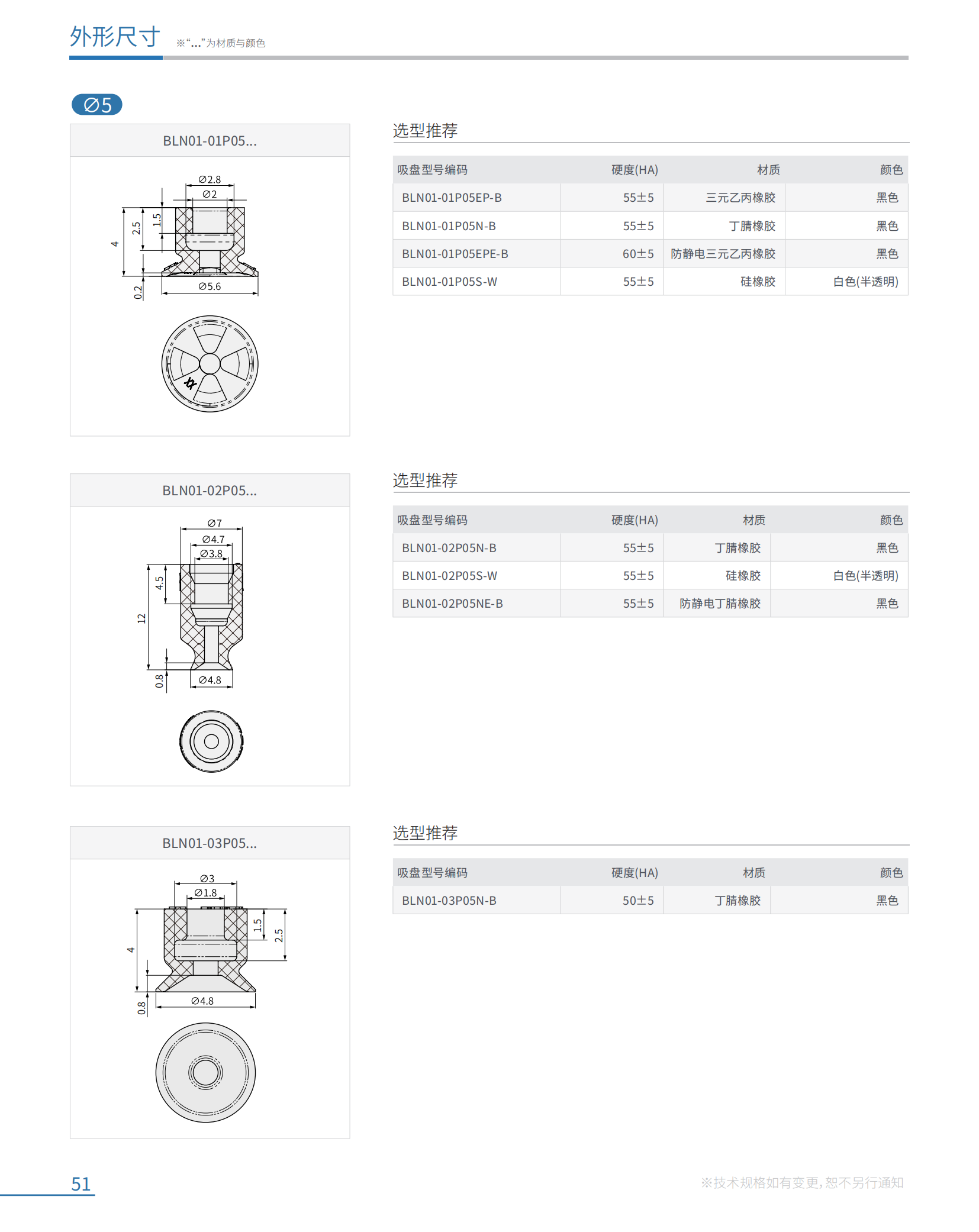

BLN01-01P05...	●	●	●	○	●	○	○	○	BLN04-φ3φ2×1.5-9.5-M5-S	BLN02-01P05...-M5S
BLN01-02P05...	○	○	●	●	●	○	○	○	BLN04-Zφ5φ3.8×4.5-14-M5-S	BLN02-02P05...-M5S
BLN01-03P05...	○	○	●	○	○	○	○	○	BLN04-φ3φ2×1.5-7.5-M3M	BLN02-03P05...-M3M

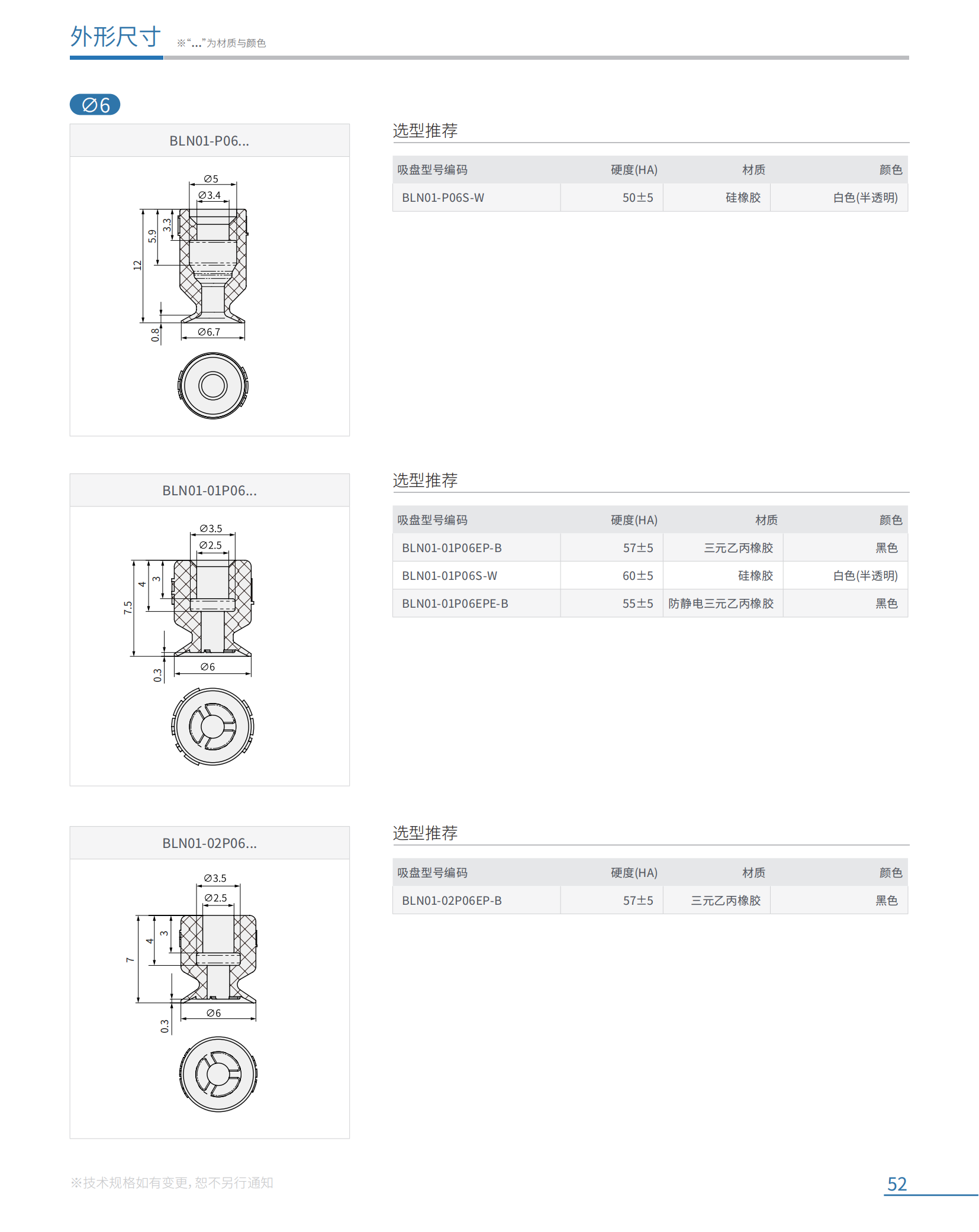

BLN01-P06...	○	○	○	○	●	○	○	○	BLN04-φ5.2φ3.8×3.3-12-M5-S	BLN02-P06...-M5S
BLN01-01P06...	●	●	○	○	●	○	○	○	BLN04-φ3.6φ2.6×3-8-M5-S	BLN02-01P06...-M5S
BLN01-02P06...	●	○	○	○	○	○	○	○	BLN04-φ3.6φ2.6×3-8-M5-S	BLN02-02P06...-M5S

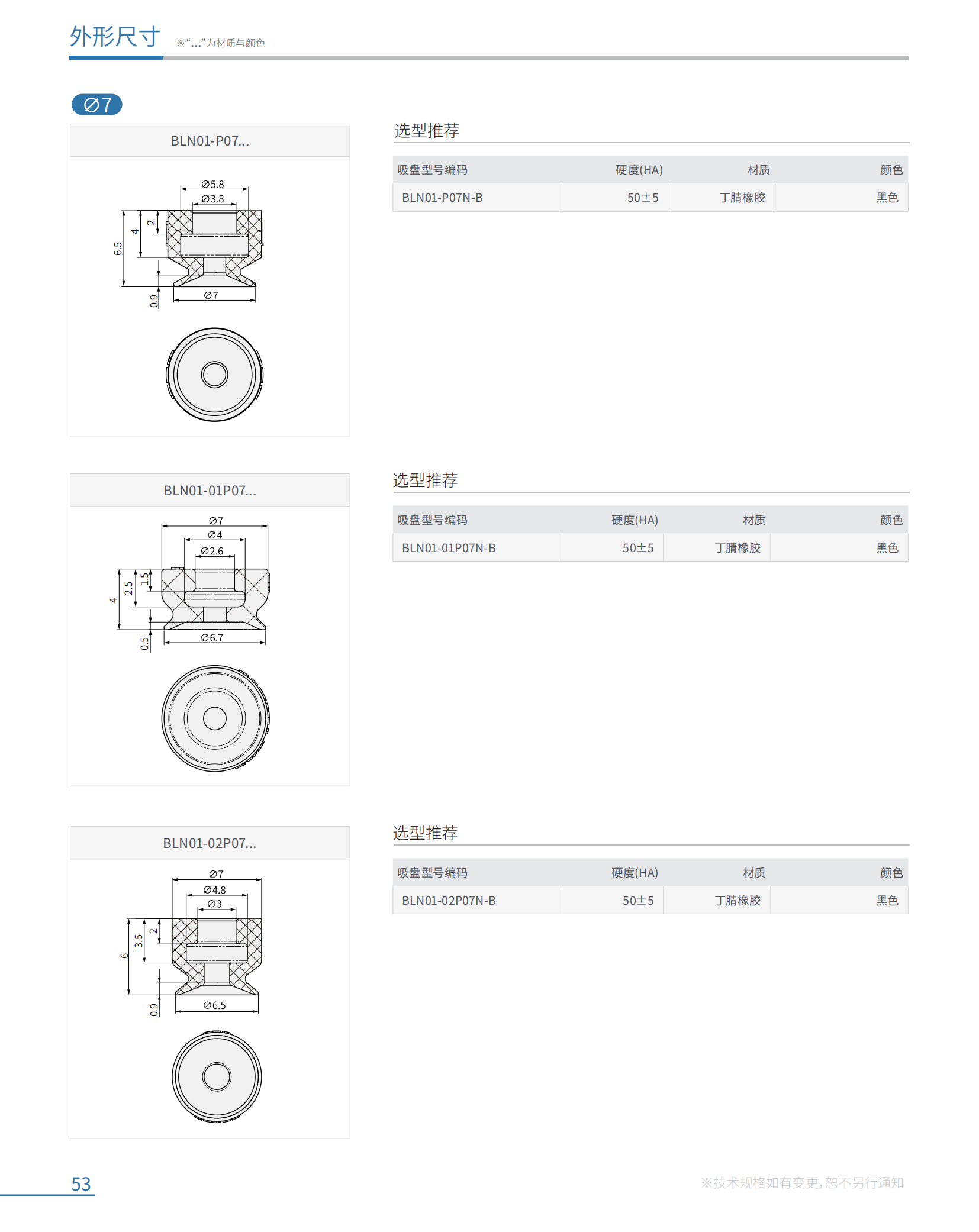

BLN01-P07...	○	○	●	○	○	○	○	○	BLN04-φ6φ4×2-9-M5-S	BLN02-P07...-M5S
BLN01-01P07...	○	○	●	○	○	○	○	○	BLN04-Zφ4.4φ3×1.5-7.5-M5-S	BLN02-01P07...-M5S
BLN01-02P07...注	○	○	●	○	○	○	○	○	-	-

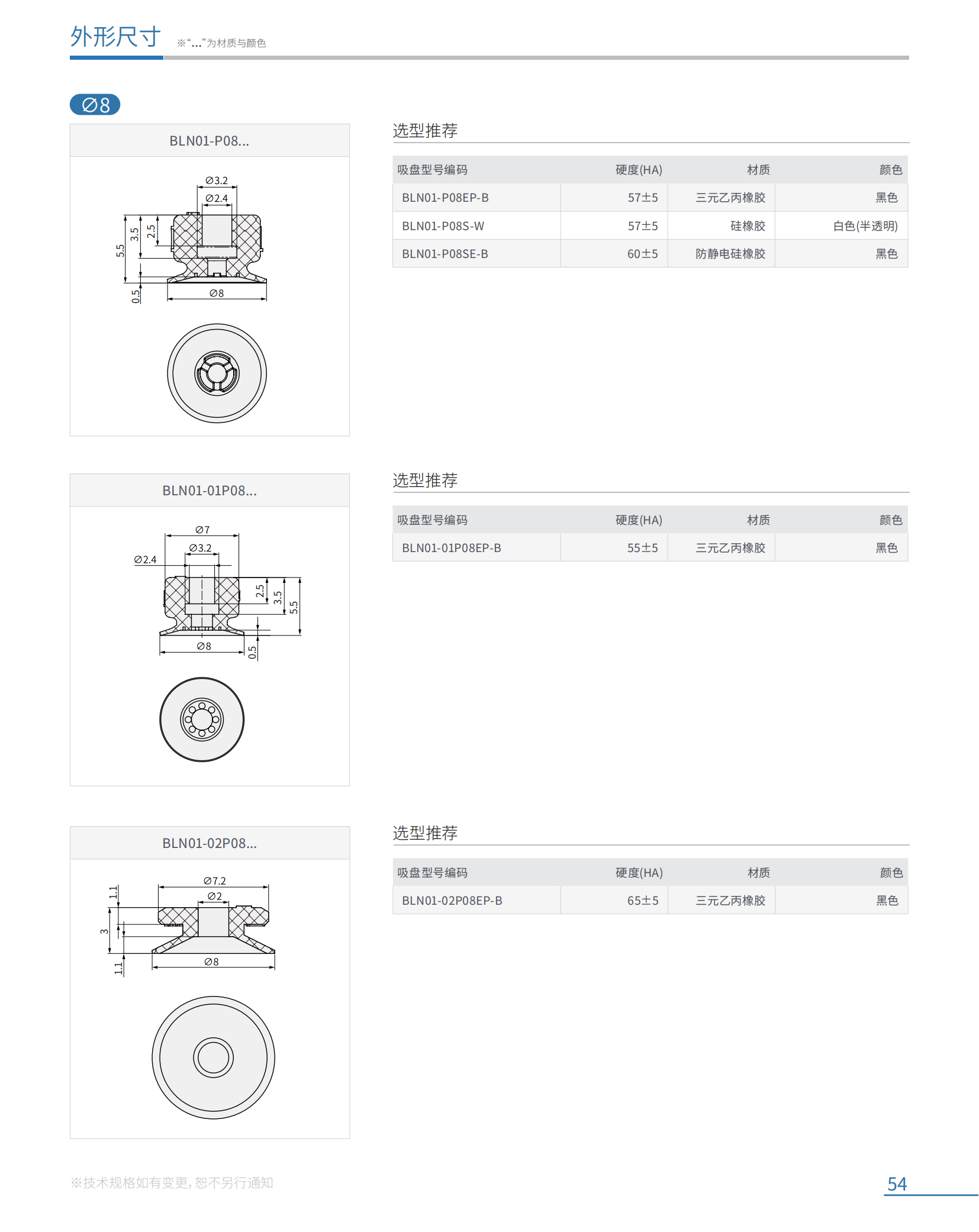

BLN01-P08...	●	○	○	○	●	●	○	○	BLN04-φ3.4φ2.6×2.5-9.5-M5-S	BLN02-P08...-M5S
BLN01-P08...	●	○	○	○	●	●	○	○	BLN04-φ3.6φ2.6×3-8-M5-S	BLN02-P08...-M5S-02
BLN01-01P08...	●	○	○	○	○	○	○	○	BLN04-φ4φ3×2.3-12-M5-S	BLN02-01P08...-M5S
BLN01-02P08...注	●	○	○	○	○	○	○	○	-	-

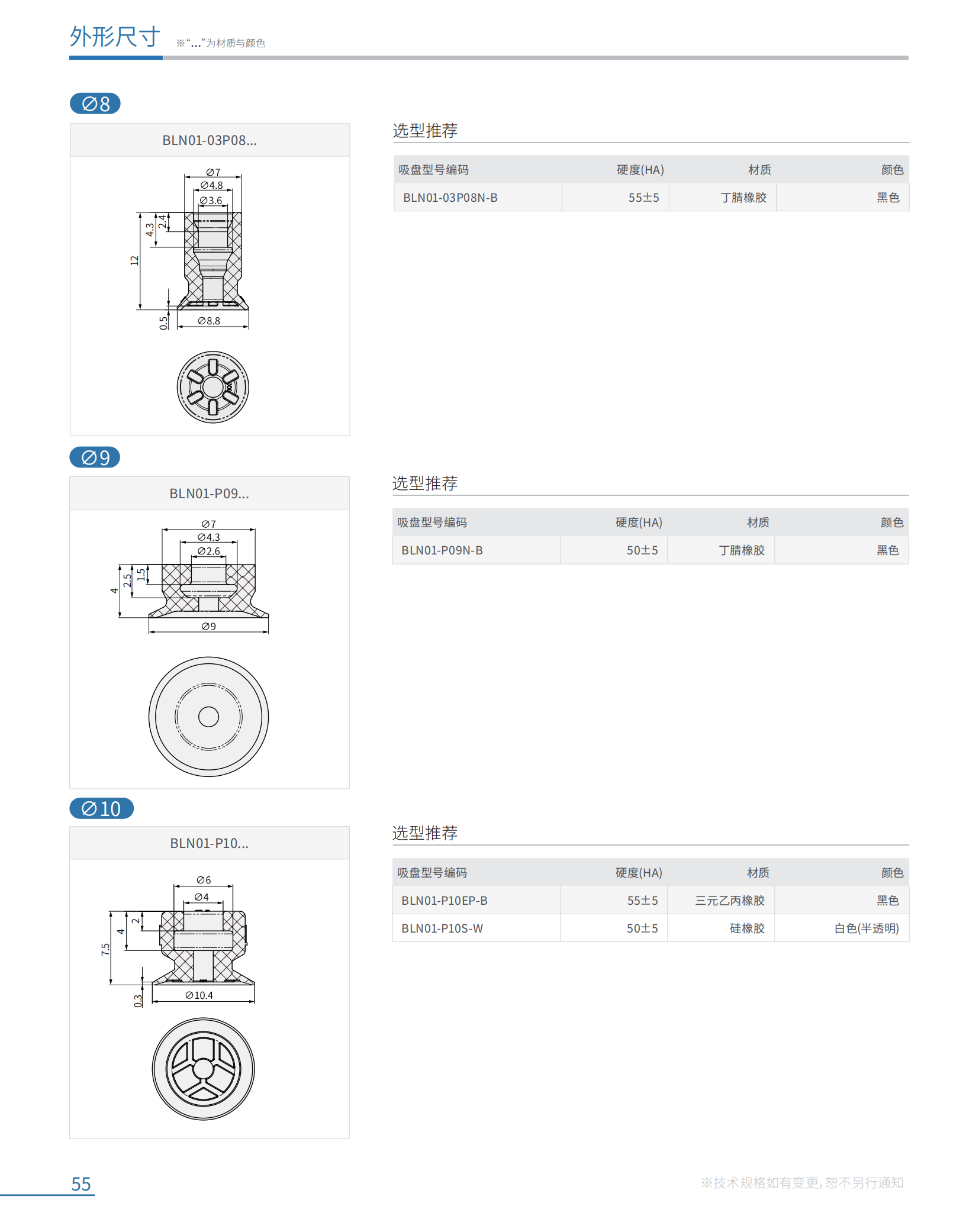

BLN01-03P08...	○	○	●	○	○	○	○	○	BLN04-Zφ5φ3.8×4.5-14-M5-S	BLN02-03P08...-M5S
BLN01-P09...	○	○	●	○	○	○	○	○	BLN04-Zφ4.4φ3×1.5-7.5-M5-S	BLN02-P09...-M5S

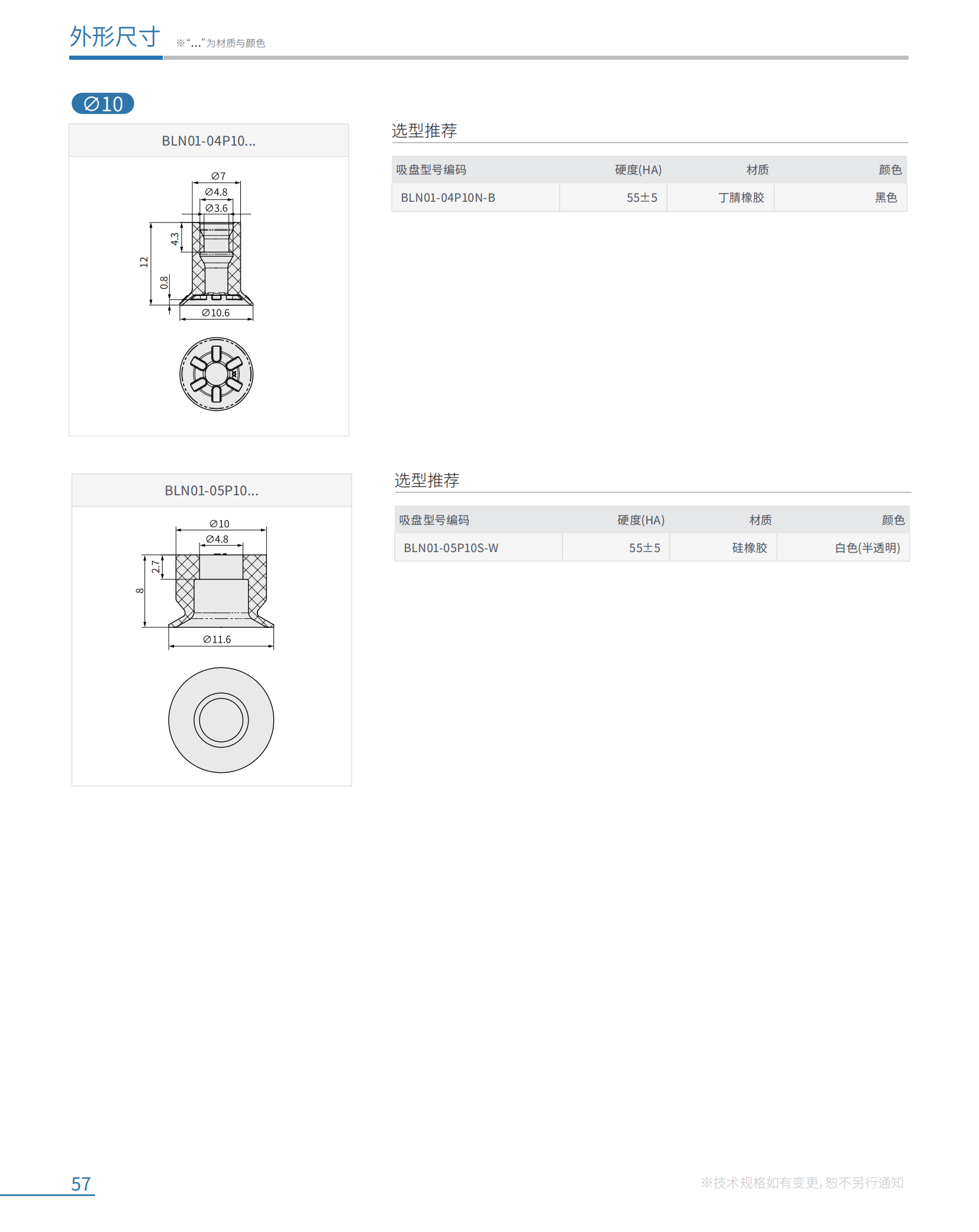

BLN01-P10...	●	○	○	○	●	○	○	○	BLN04-φ6φ4×2-9-M5-S	BLN02-P10...-M5S
									BLN04-φ6φ4.5×2-10.5-M5B-S	BLN02-P10...-M5BS

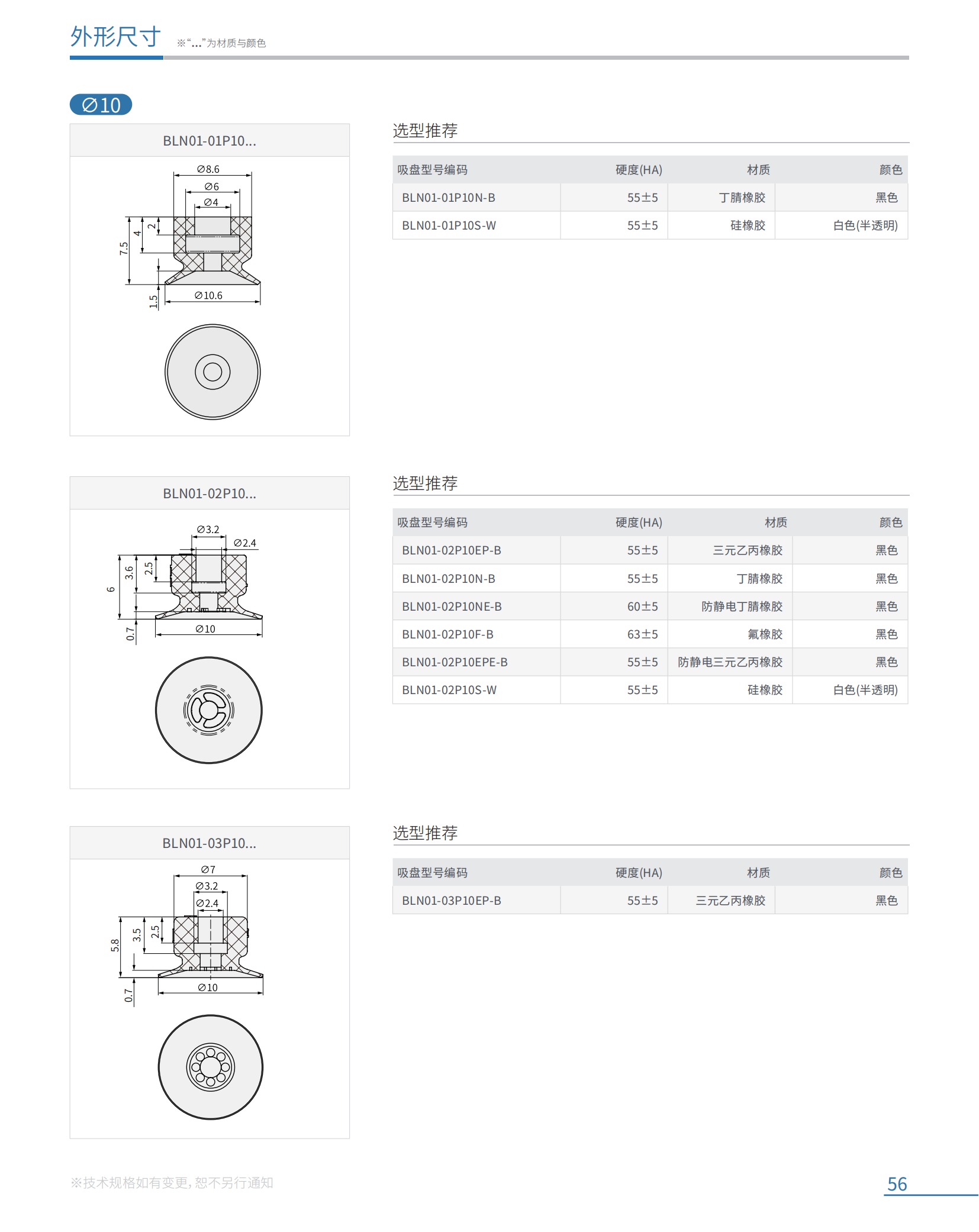

BLN01-01P10...	○	○	●	○	●	○	○	○	BLN04-φ6φ4×2-9-M5-S	BLN02-01P10...-M5S
BLN01-02P10...	●	●	●	●	●	○	○	●	BLN04-φ3.4φ2.6×2.5-9.5-M5-S	BLN02-02P10...-M5S
BLN01-03P10...	●	○	○	○	○	○	○	○	BLN04-φ4φ3×2.3-12-M5-S	BLN02-03P10...-M5S
BLN01-04P10...	○	○	○	●	○	○	○	○	BLN04-Zφ5φ3.8×4.5-14-M5-S	BLN02-04P10...-M5S
BLN01-05P10...	●	○	○	○	●	○	○	○	BLN04-φ5φ4×2.5-8.5-M4-S	BLN02-05P10...-M4S

※"BLN01-01P04...”、“BLN01-02P07...”、“BLN01-02P08...”暂无适配接头，可根据客户需求定制安装尺寸。

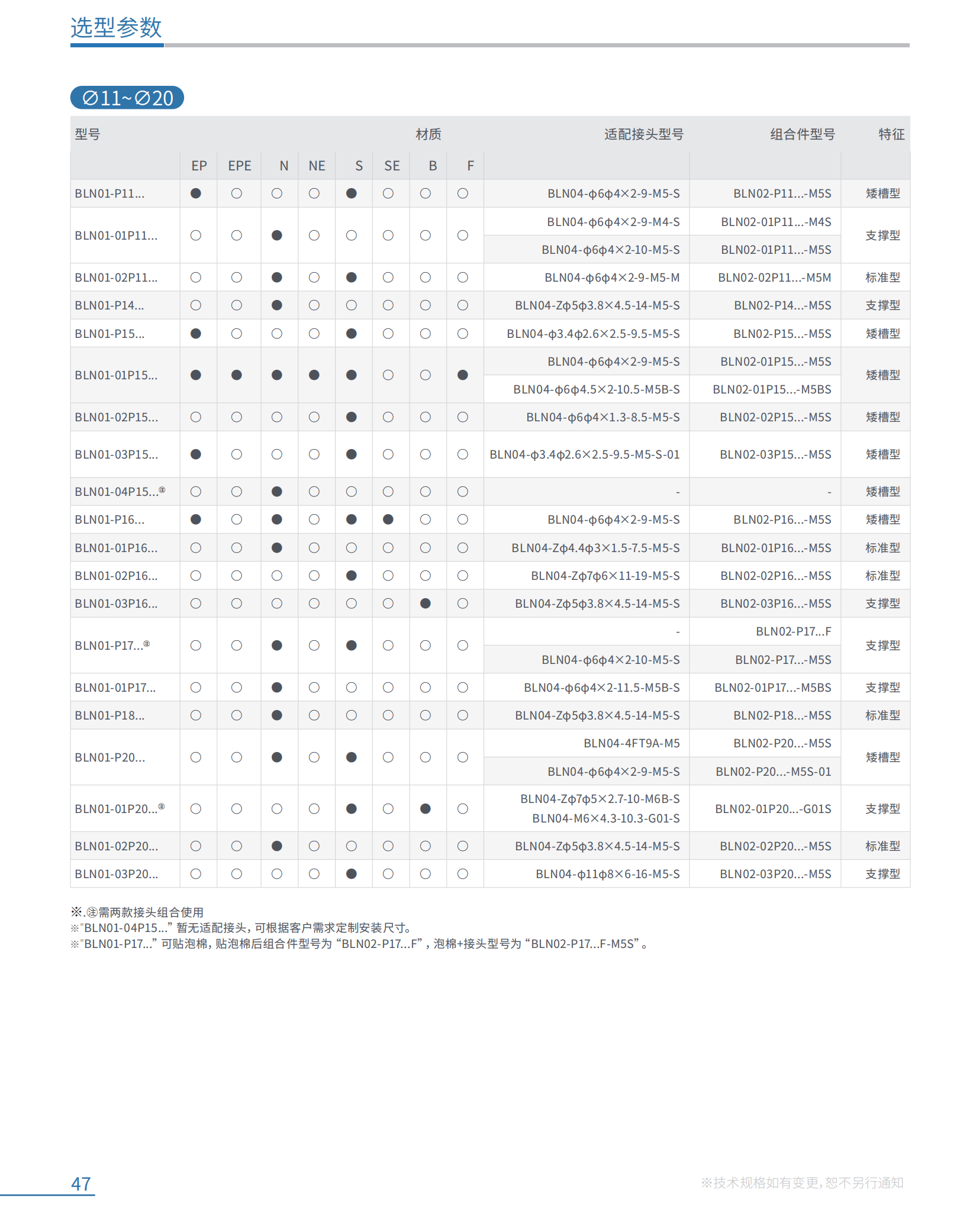

Φ11~Φ20

型号	材质								适配接头型号	组合件型号
型号	EP	EPE	N	NE	S	SE	MU	F	适配接头型号	组合件型号

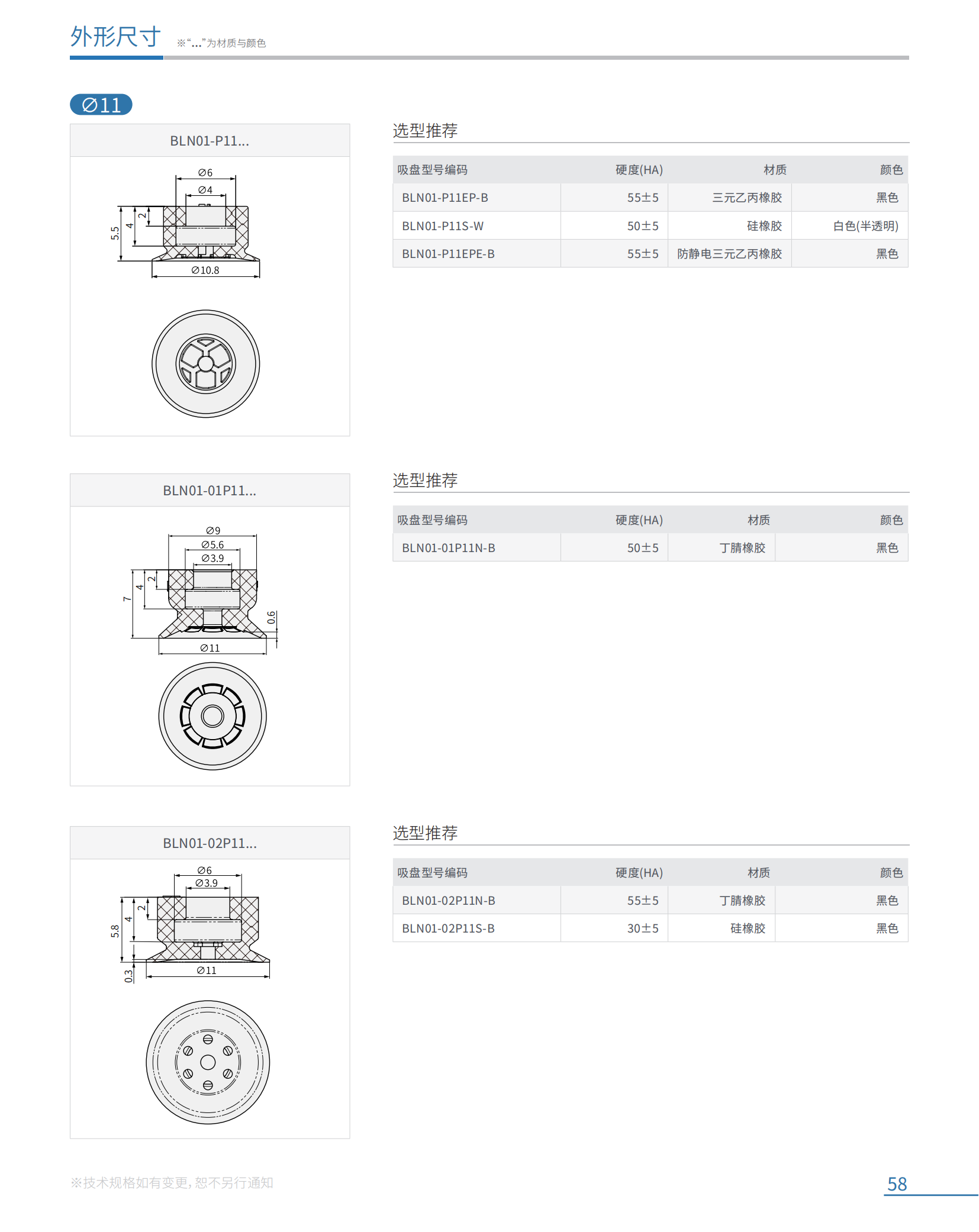

BLN01-P11...	●	○	○	○	●	○	○	○	BLN04-φ6φ4×2-9-M5-S	BLN02-P11...-M5S
BLN01-01P11...	○	○	●	○	○	○	○	○	BLN04-φ6φ4×2-9-M4-S	BLN02-01P11...-M4S
BLN01-01P11...	○	○	●	○	○	○	○	○	BLN04-φ6φ4×2-10-M5-S	BLN02-01P11...-M5S
BLN01-02P11...	○	○	●	○	●	○	○	○	BLN04-φ6φ4×2-9-M5-M	BLN02-02P11...-M5M

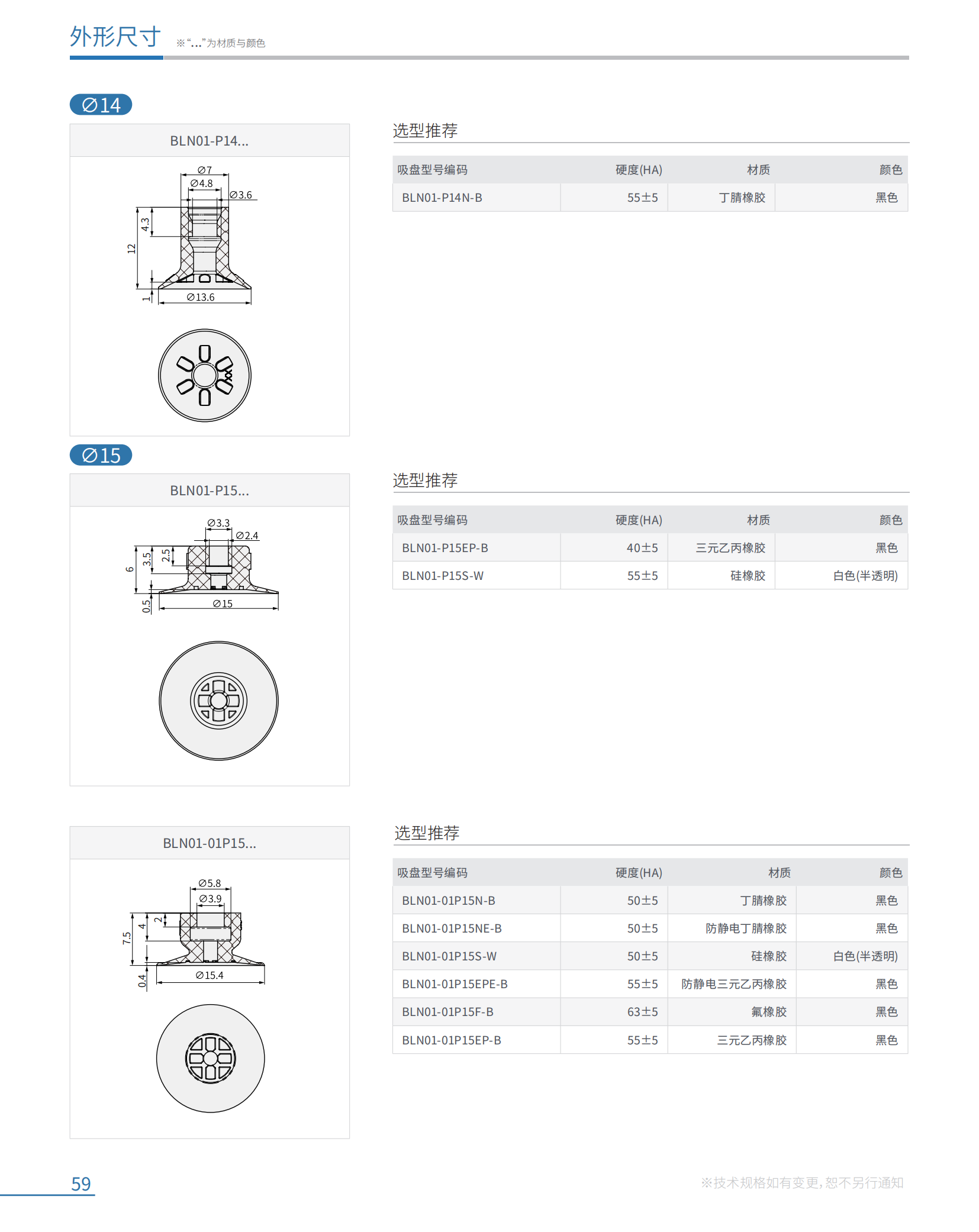

BLN01-P14...	○	○	●	○	○	○	○	○	BLN04-Zφ5φ3.8×4.5-14-M5-S	BLN02-P14...-M5S
BLN01-P15...	●	○	○	○	●	○	○	○	BLN04-φ3.4φ2.6×2.5-9.5-M5-S	BLN02-P15...-M5S
BLN01-01P15...	●	●	●	●	●	○	○	●	BLN04-φ6φ4×2-9-M5-S	BLN02-01P15...-M5S
BLN01-01P15...	●	●	●	●	●	○	○	●	BLN04-φ6φ4.5×2-10.5-M5B-S	BLN02-01P15...-M5BS

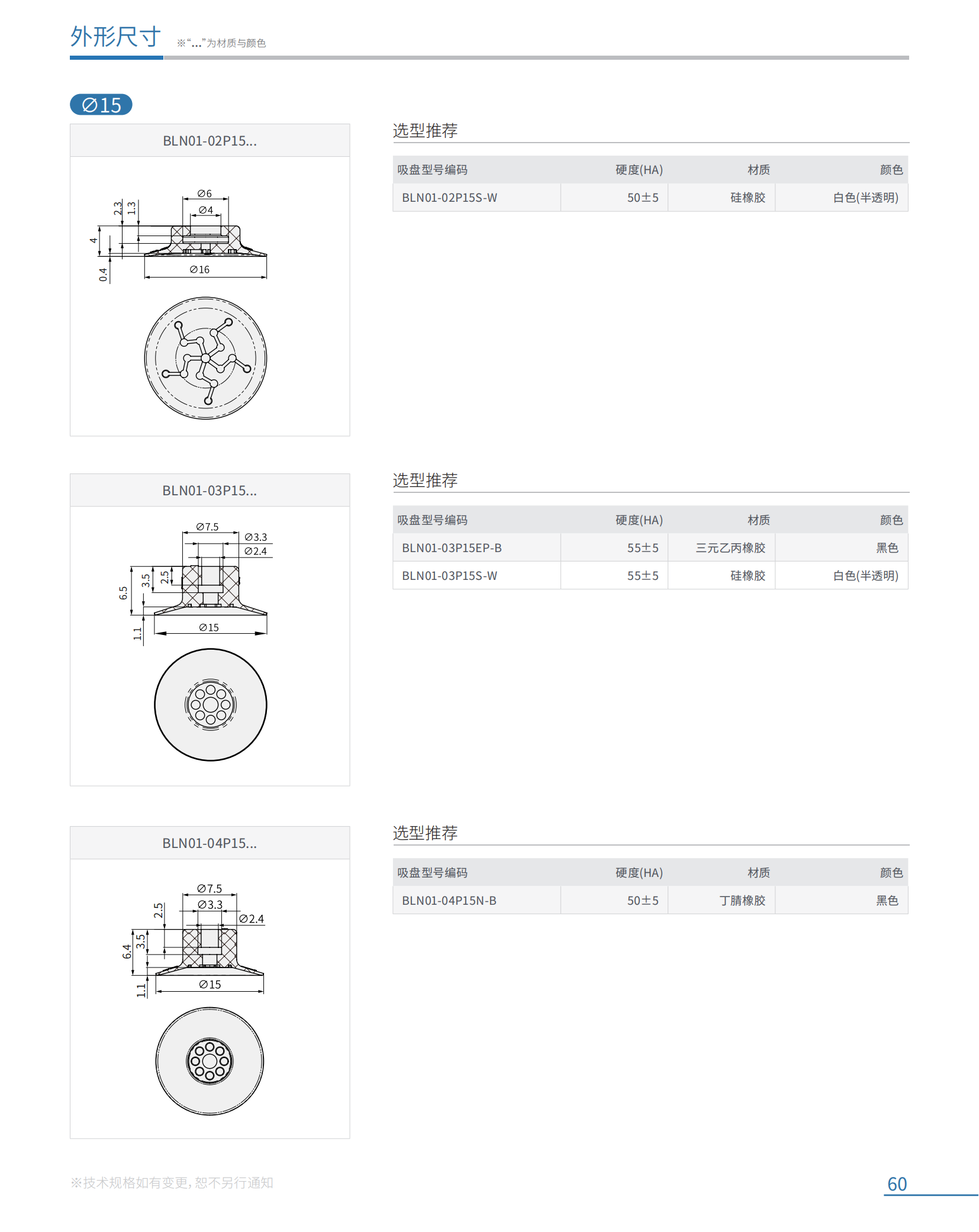

BLN01-02P15...	○	○	○	○	●	○	○	○	BLN04-φ6φ4×1.3-8.5-M5-S	BLN02-02P15...-M5S
BLN01-03P15...	●	○	○	○	●	○	○	○	BLN04-φ3.4φ2.6×2.5-9.5-M5-S-01	BLN02-03P15...-M5S
BLN01-04P15...注	○	○	●	○	○	○	○	○	-	-

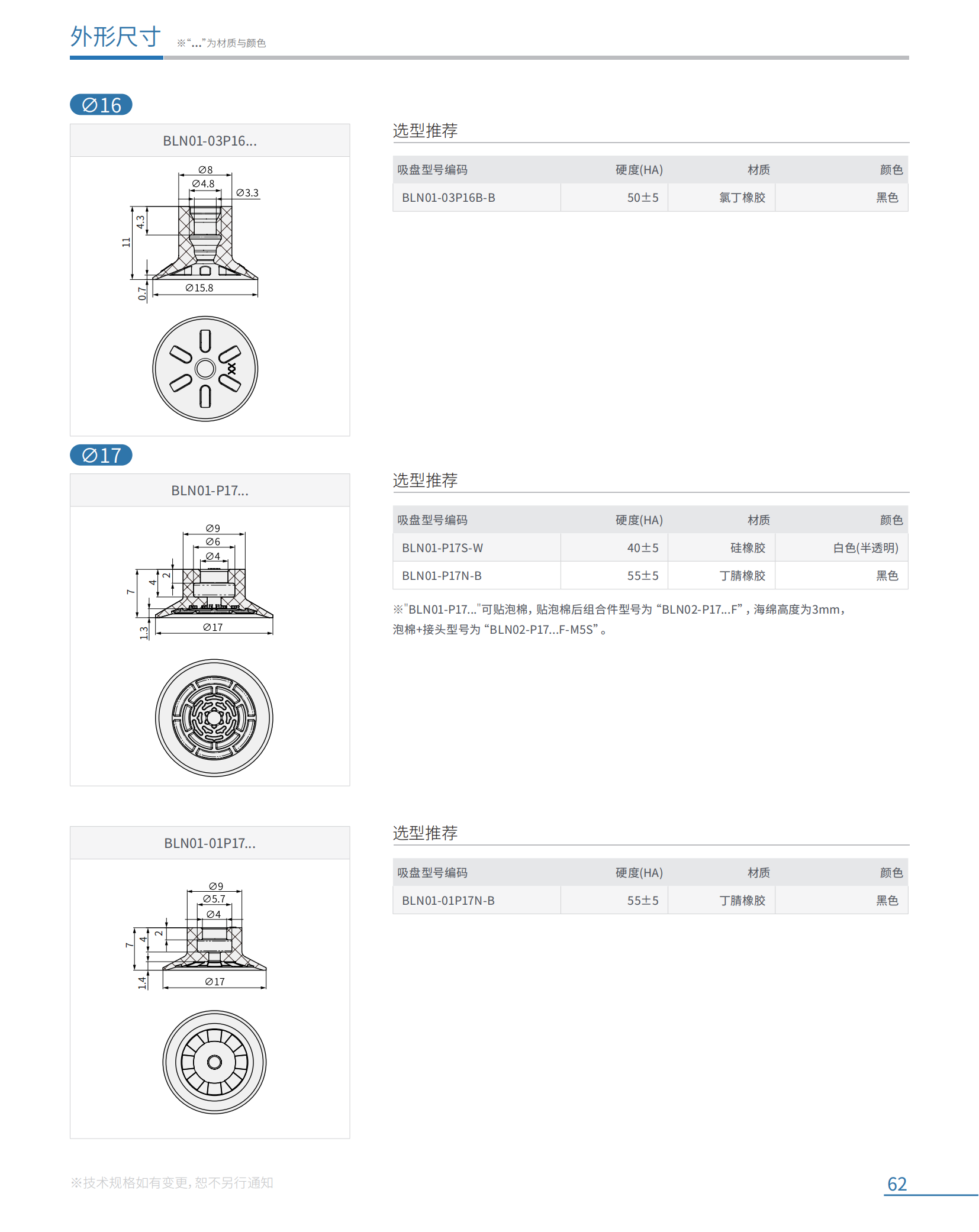

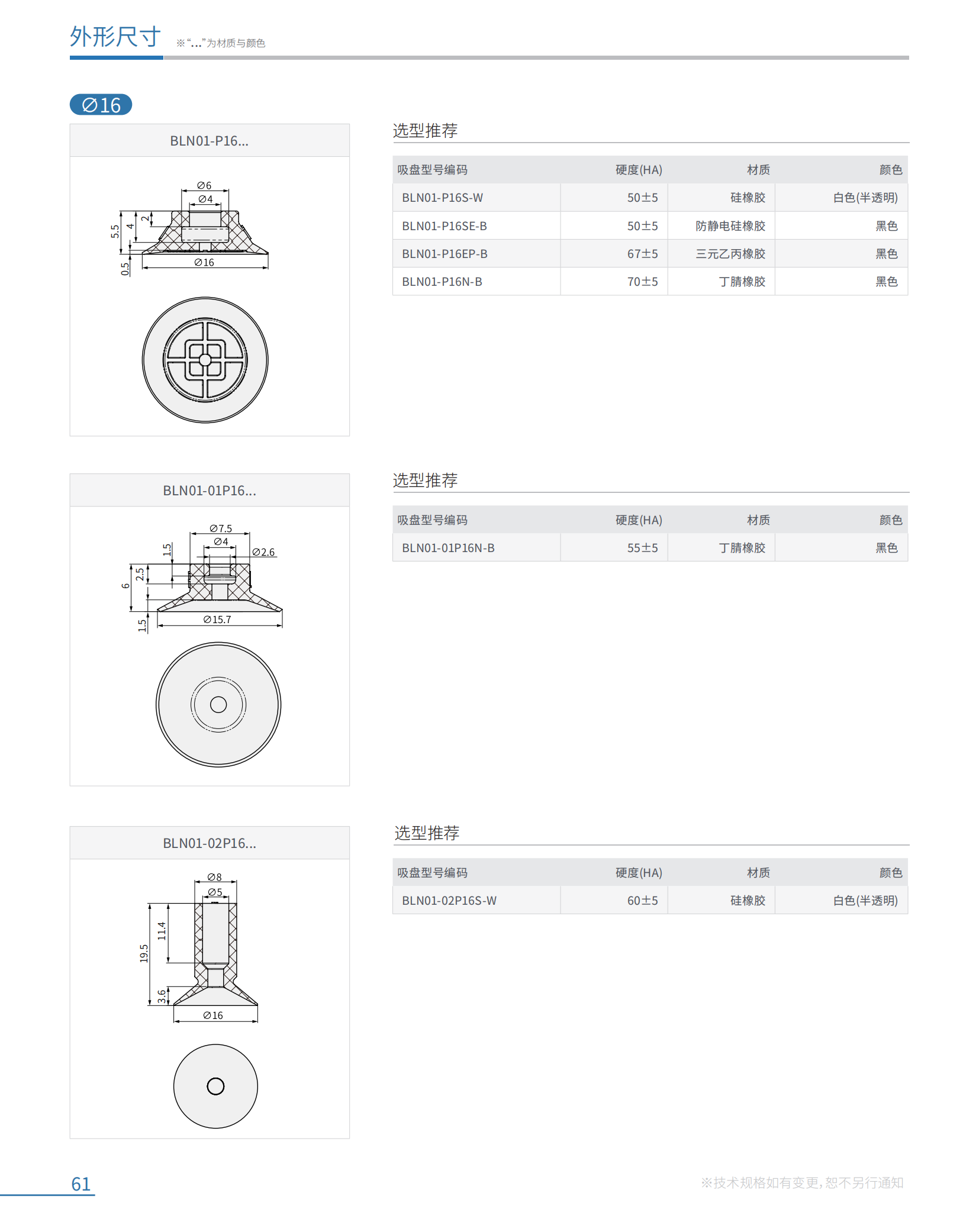

BLN01-P16...	●	○	●	○	●	●	○	○	BLN04-φ6φ4×2-9-M5-S	BLN02-P16...-M5S
BLN01-01P16...	○	○	●	○	○	○	○	○	BLN04-Zφ4.4φ3×1.5-7.5-M5-S	BLN02-01P16...-M5S
BLN01-02P16...	○	○	○	○	●	○	○	○	BLN04-Zφ7φ6×11-19-M5-S	BLN02-02P16...-M5S
BLN01-03P16...	○	○	○	○	○	○	●	○	BLN04-Zφ5φ3.8×4.5-14-M5-S	BLN02-03P16...-M5S
BLN01-P17...注	○	○	●	○	●	○	○	○	-	BLN02-P17...F
BLN01-P17...注	○	○	●	○	●	○	○	○	BLN04-φ6φ4×2-10-M5-S	BLN02-P17...-M5S
BLN01-01P17...	○	○	●	○	○	○	○	○	BLN04-φ6φ4×2-11.5-M5B-S	BLN02-01P17...-M5BS

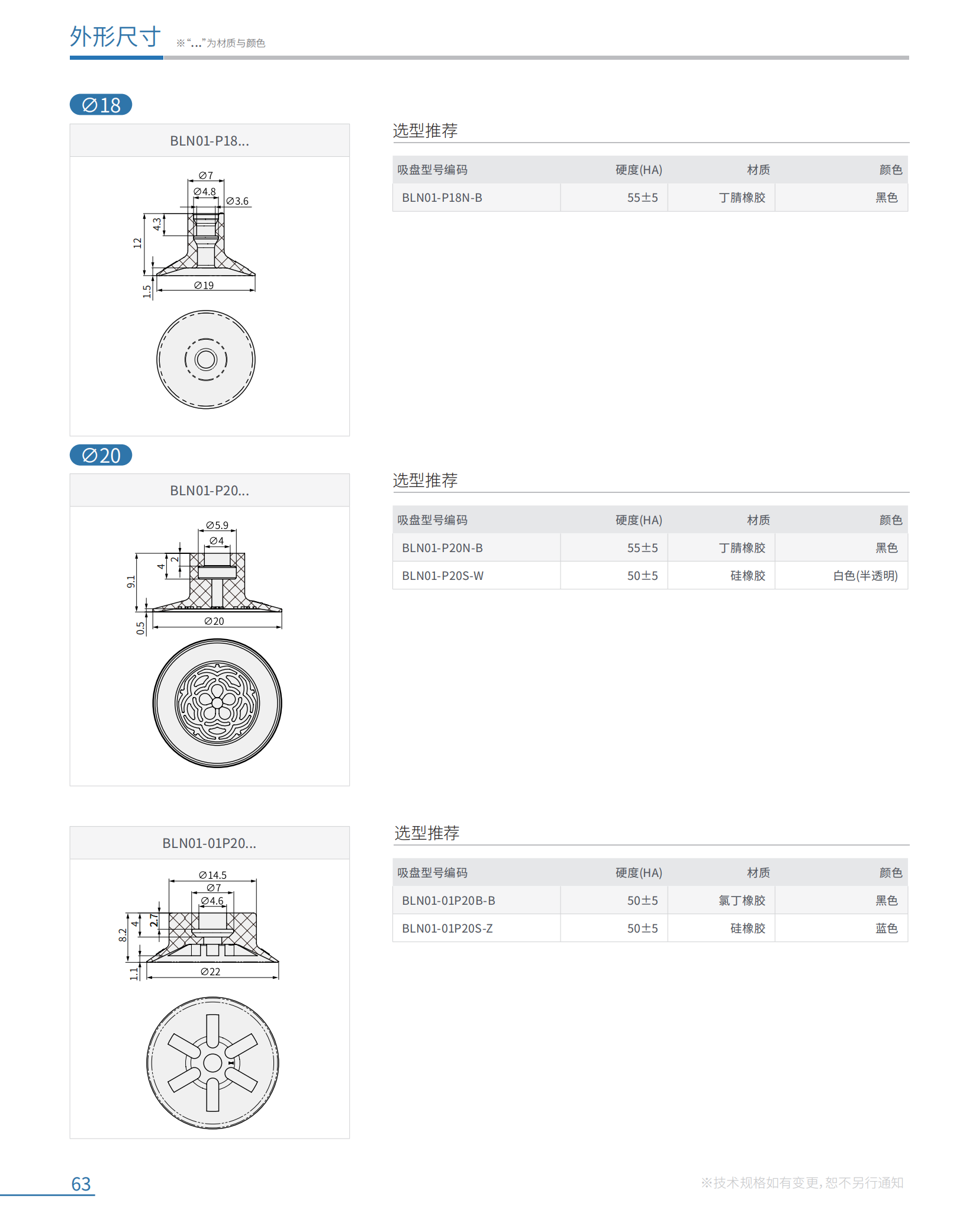

BLN01-P18...	○	○	●	○	○	○	○	○	BLN04-Zφ5φ3.8×4.5-14-M5-S	BLN02-P18...-M5S
BLN01-P20...	○	○	●	○	●	○	○	○	BLN04-4FT9A-M5	BLN02-P20...-M5S
BLN01-P20...	○	○	●	○	●	○	○	○	BLN04-φ6φ4×2-9-M5-S	BLN02-P20...-M5S-01
BLN01-01P20...注	○	○	○	○	●	○	●	○	BLN04-Zφ7φ5×2.7-10-M6B-S BLN04-M6×4.3-10.3-G01-S	BLN02-01P20...-G01S

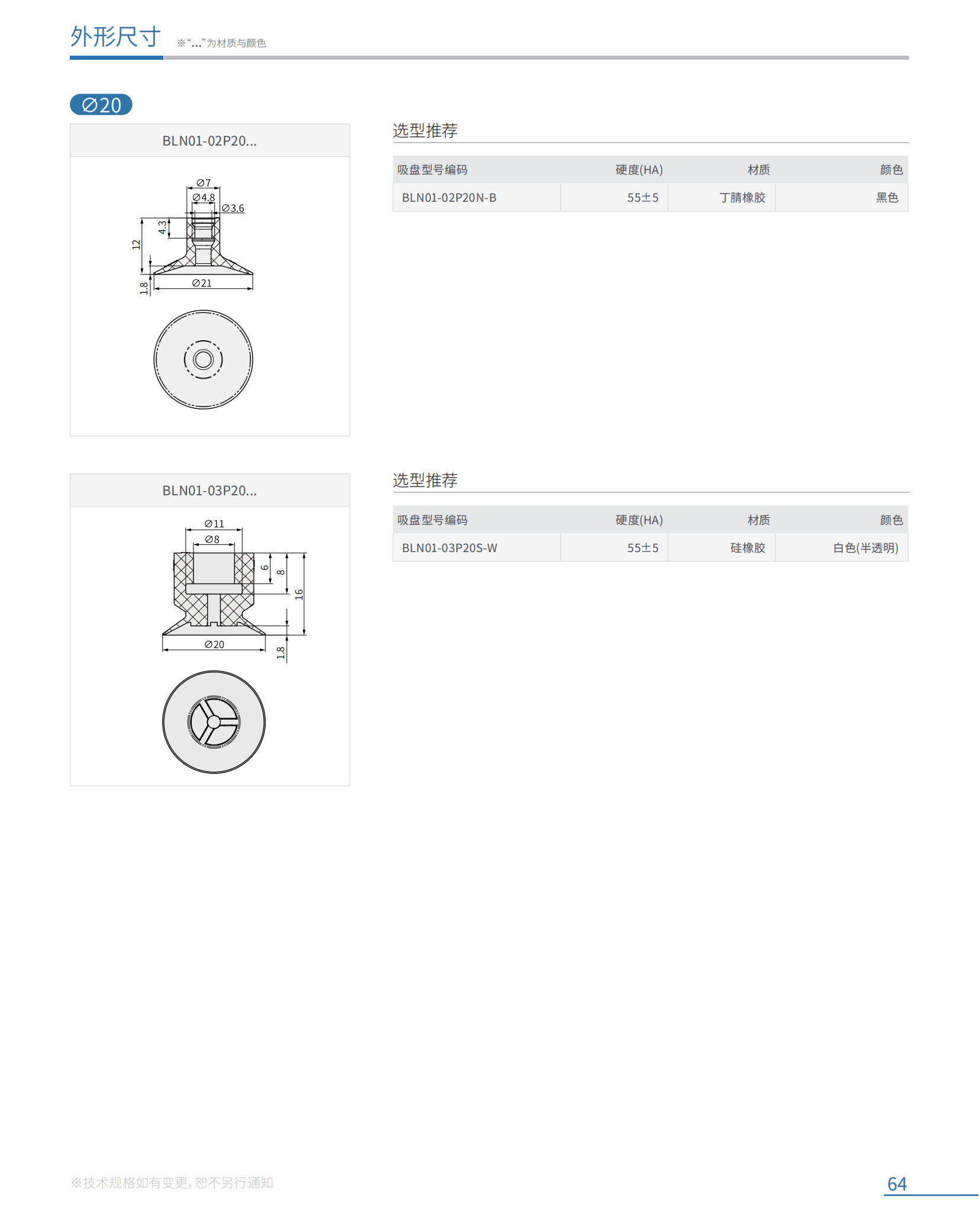

BLN01-02P20...	○	○	●	○	○	○	○	○	BLN04-Zφ5φ3.8×4.5-14-M5-S	BLN02-02P20...-M5S
BLN01-03P20...	○	○	○	○	●	○	○	○	BLN04-φ11φ8×6-16-M5-S	BLN02-03P20...-M5S

※.注需两款接头组合使用

※"BLN01-04P15...”暂无适配接头，可根据客户需求定制安装尺寸。

※"BLN01-P17...”可贴泡棉，贴泡棉后组合件型号为“BLN02-P17...F”，泡棉+接头型号为“BLN02-P17...F-M5S”。

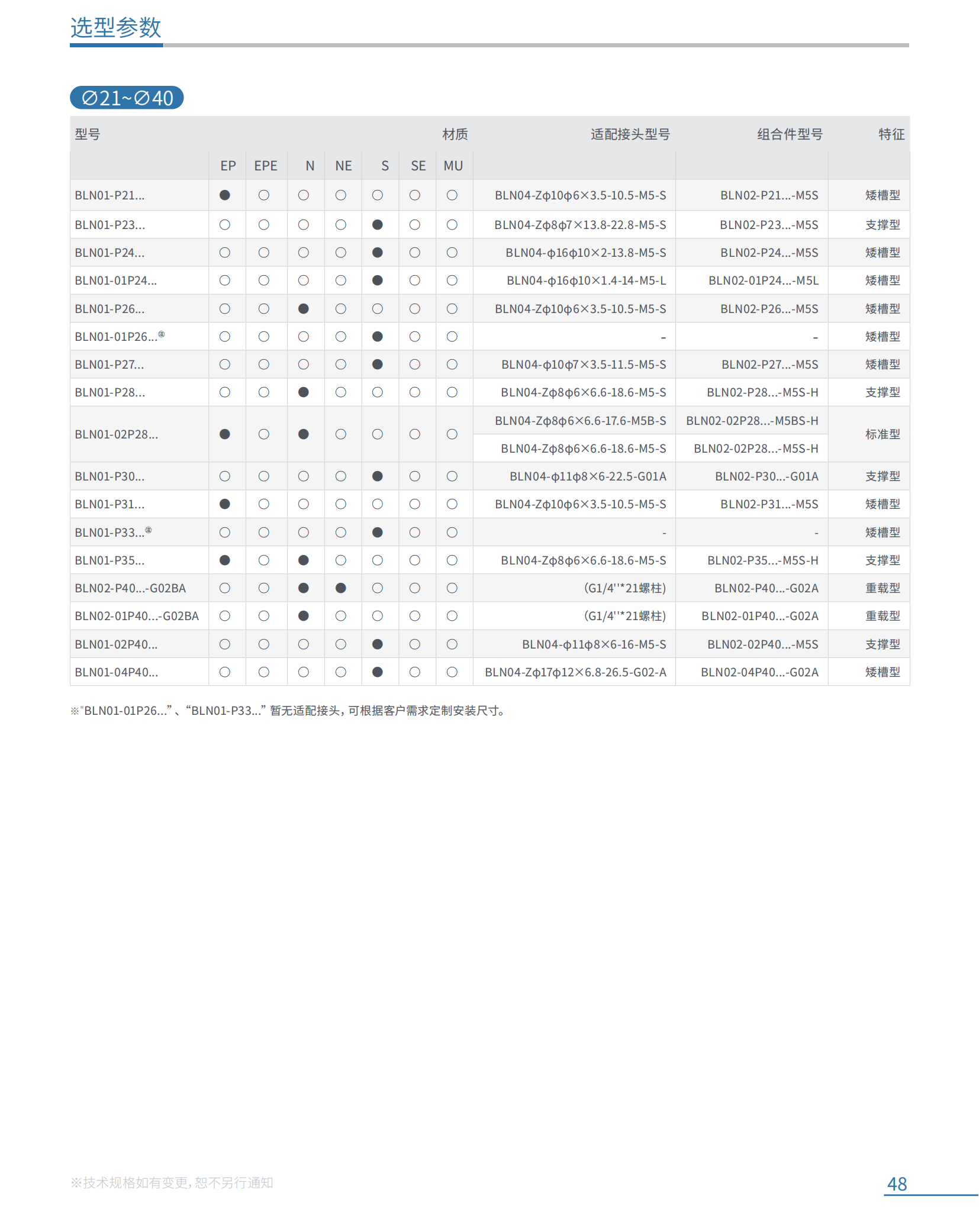

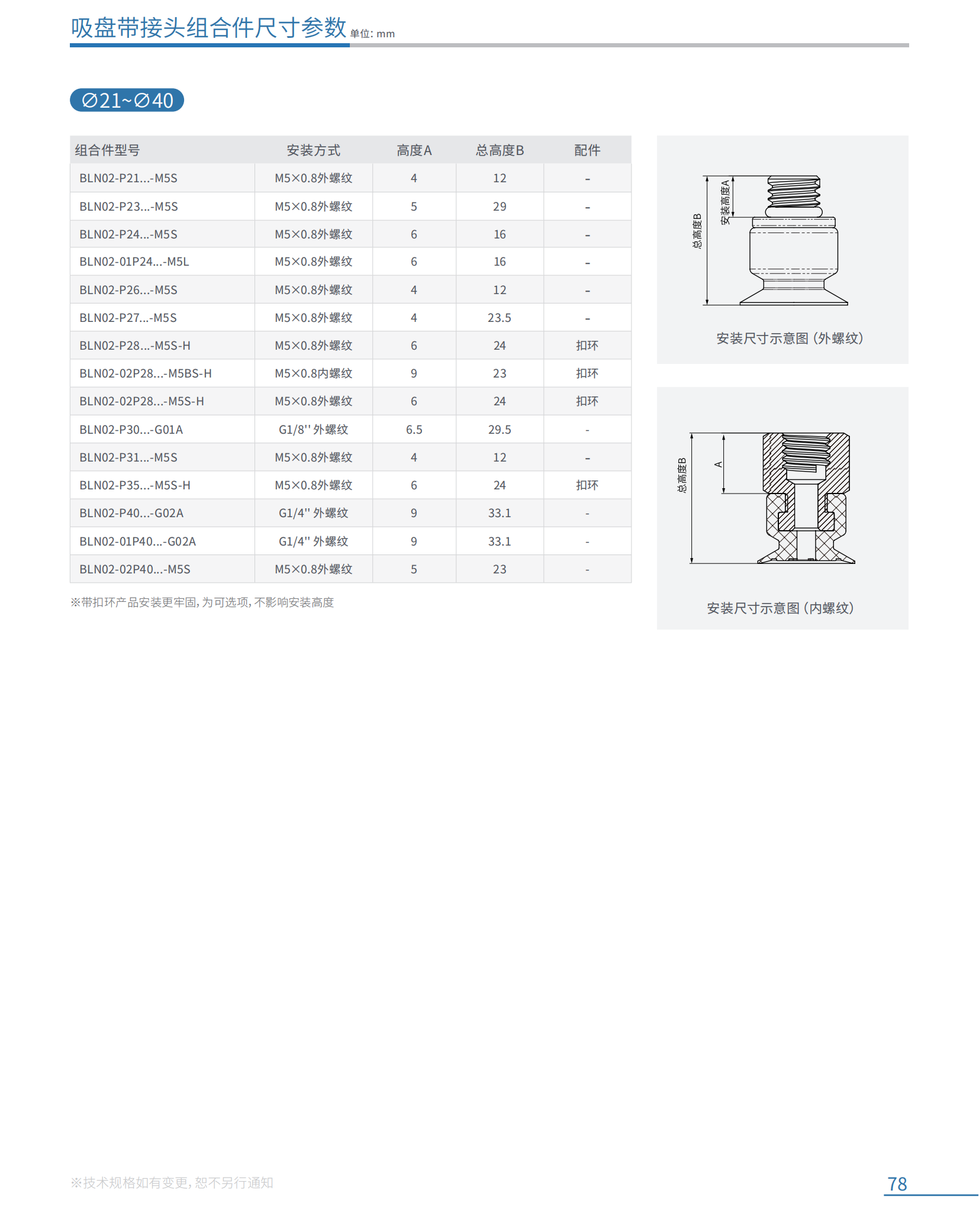

?21~?40

型号	材质						适配接头型号	组合件型号
型号	EP	EPE	N	NE	S	SE	适配接头型号	组合件型号

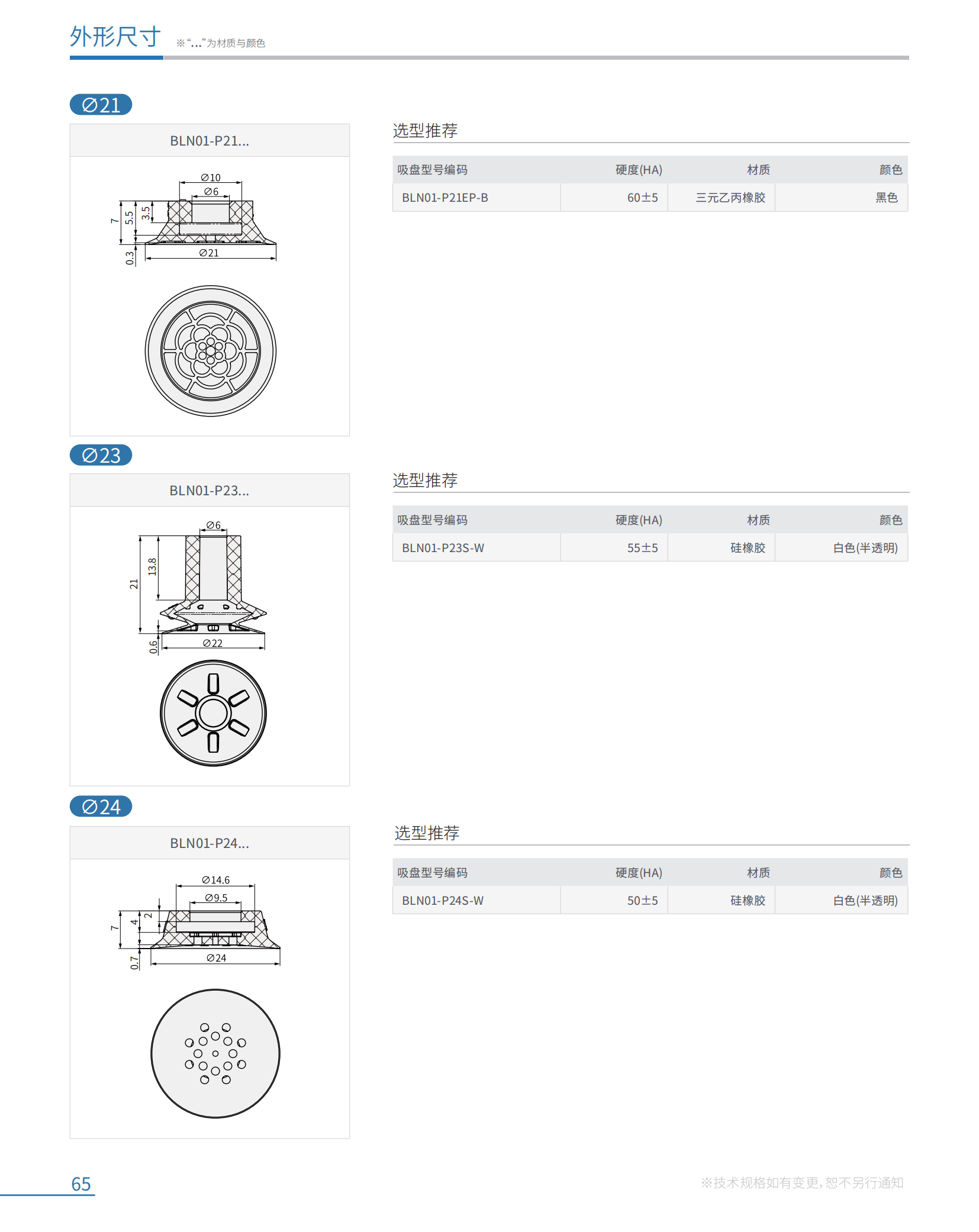

BLN01-P21...	●	○	○	○	○	○	BLN04-Zφ10φ6×3.5-10.5-M5-S	BLN02-P21...-M5S
BLN01-P23...	○	○	○	○	●	○	BLN04-Zφ8φ7×13.8-22.8-M5-S	BLN02-P23...-M5S
BLN01-P24...	○	○	○	○	●	○	BLN04-φ16φ10×2-13.8-M5-S	BLN02-P24...-M5S

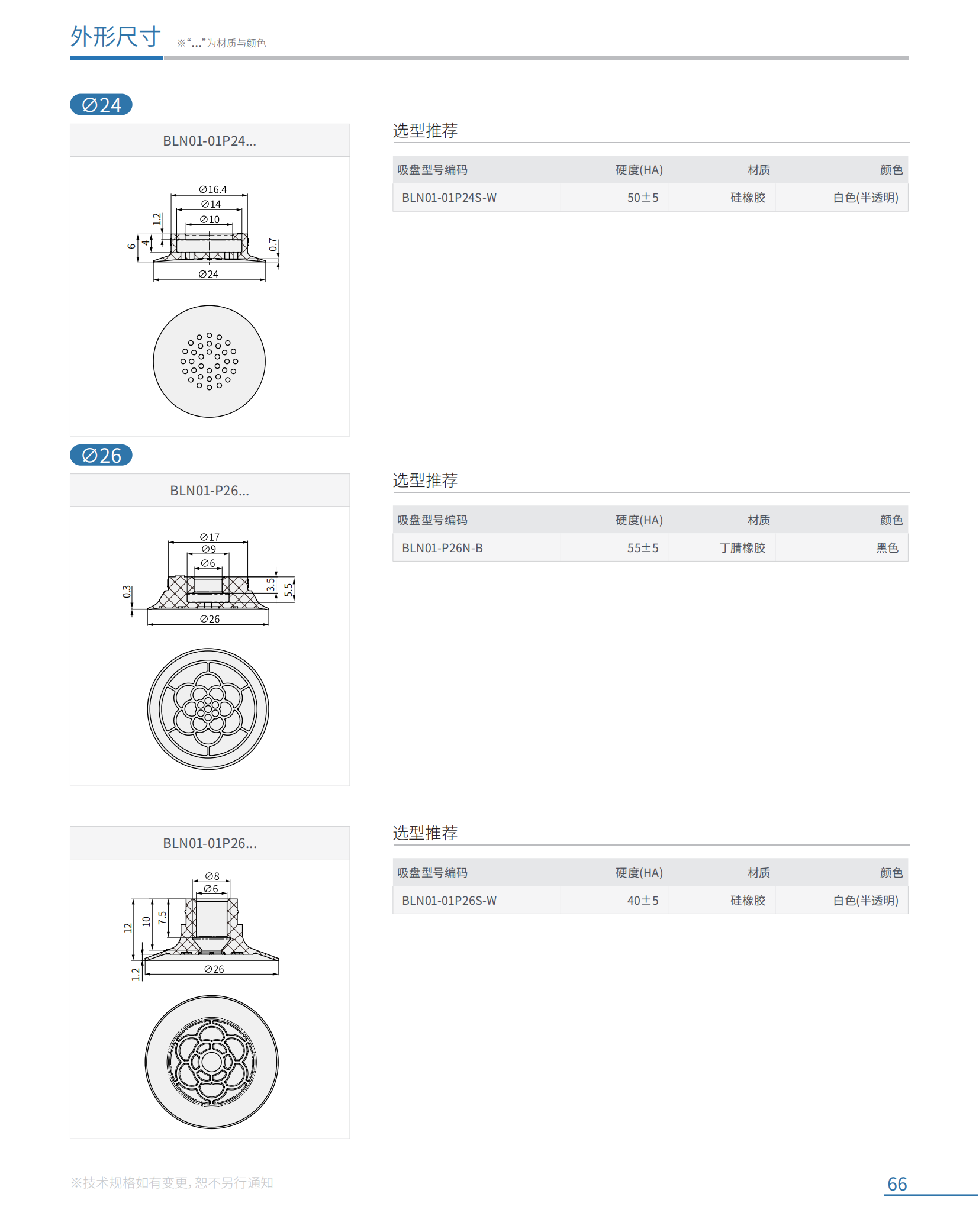

BLN01-01P24...	○	○	○	○	●	○	BLN04-φ16φ10×1.4-14-M5-L	BLN02-01P24...-M5L
BLN01-P26...	○	○	●	○	○	○	BLN04-Zφ10φ6×3.5-10.5-M5-S	BLN02-P26...-M5S
BLN01-01P26...注	○	○	○	○	●	○	-	-

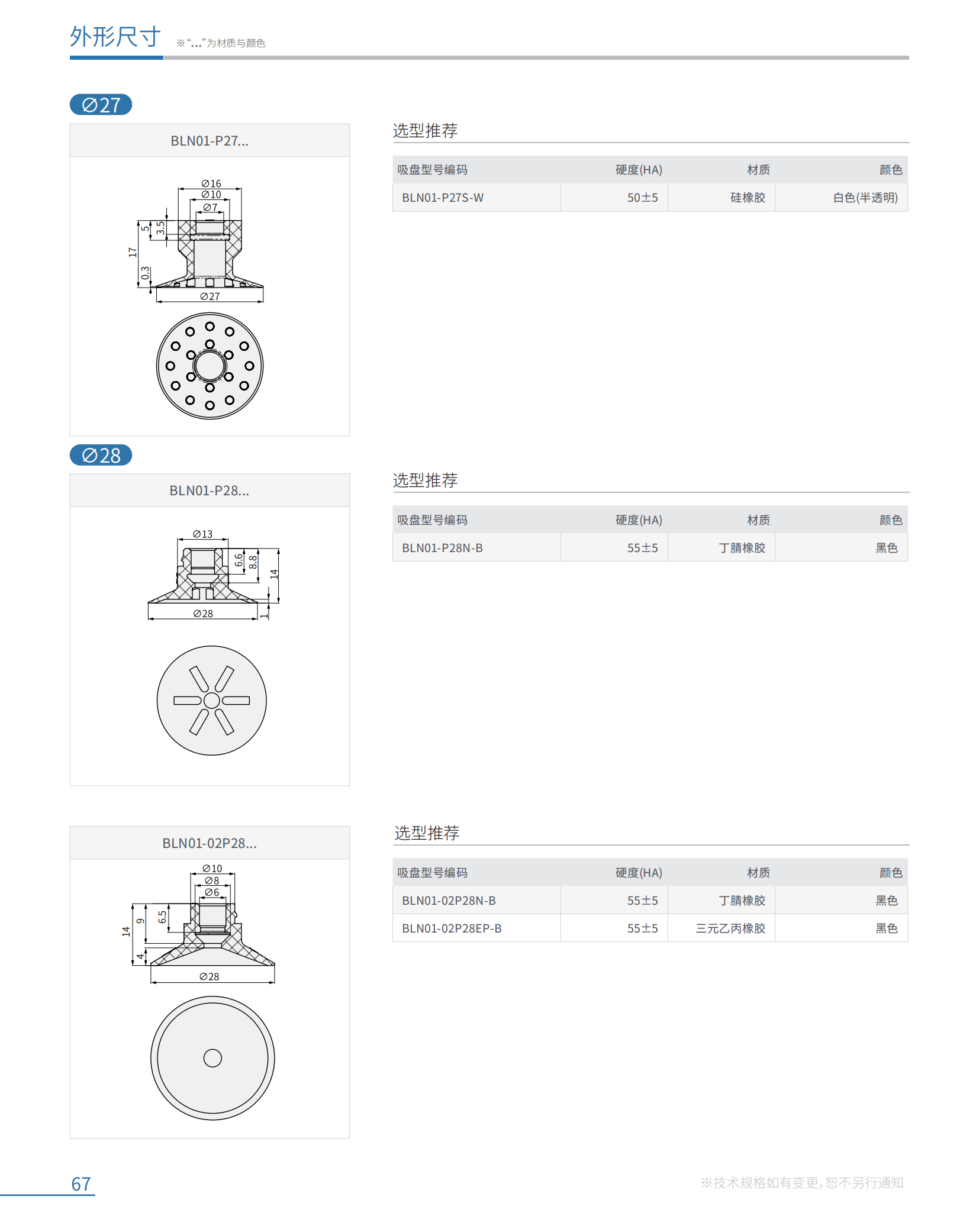

BLN01-P27...	○	○	○	○	●	○	BLN04-φ10φ7×3.5-11.5-M5-S	BLN02-P27...-M5S
BLN01-P28...	○	○	●	○	○	○	BLN04-Zφ8φ6×6.6-18.6-M5-S	BLN02-P28...-M5S-H
BLN01-02P28...	●	○	●	○	○	○	BLN04-Zφ8φ6×6.6-17.6-M5B-S	BLN02-02P28...-M5BS-H
BLN01-02P28...	●	○	●	○	○	○	BLN04-Zφ8φ6×6.6-18.6-M5-S	BLN02-02P28...-M5S-H

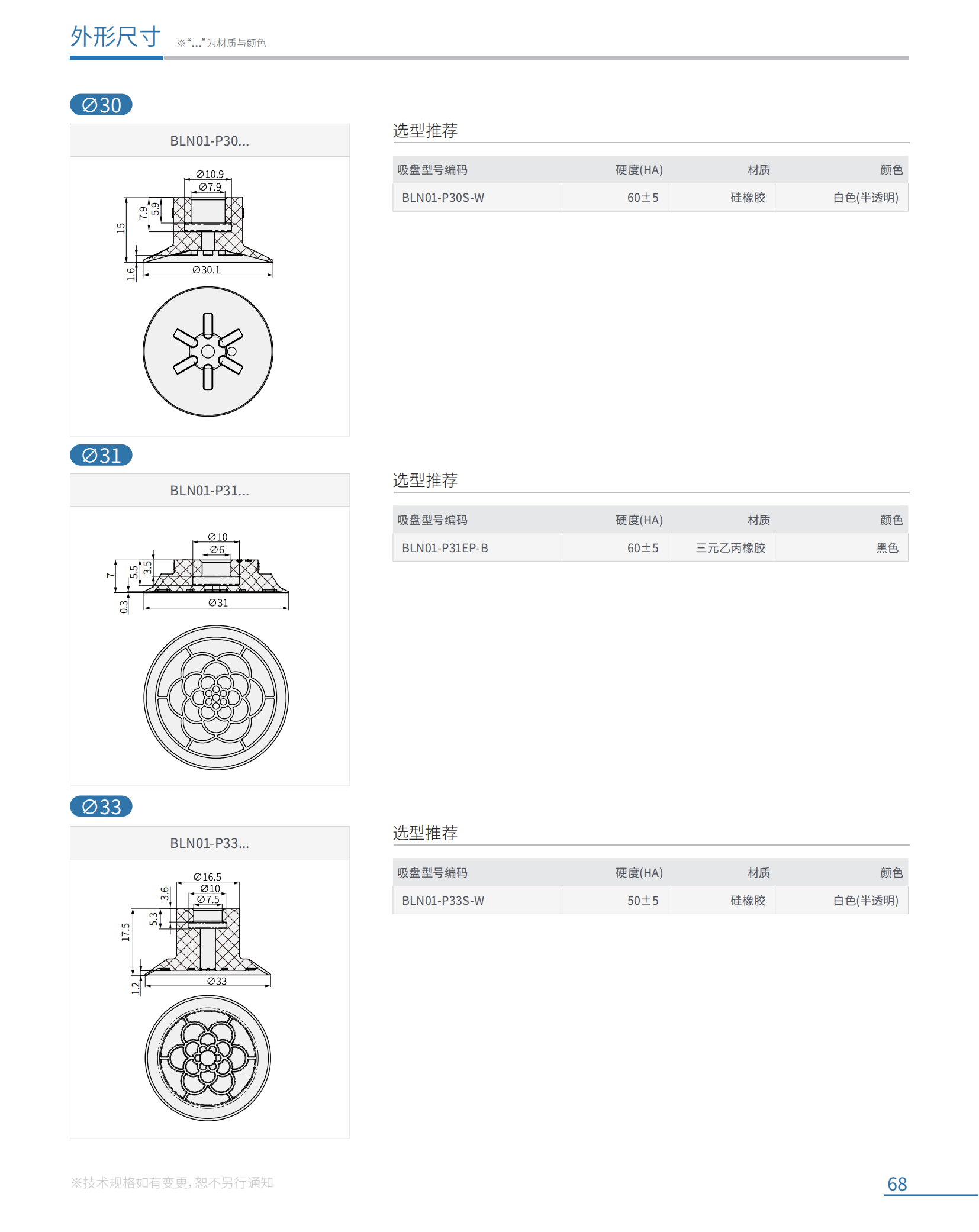

BLN01-P30...	○	○	○	○	●	○	BLN04-φ11φ8×6-22.5-G01A	BLN02-P30...-G01A
BLN01-P31...	●	○	○	○	○	○	BLN04-Zφ10φ6×3.5-10.5-M5-S	BLN02-P31...-M5S
BLN01-P33...注	○	○	○	○	●	○	-	-

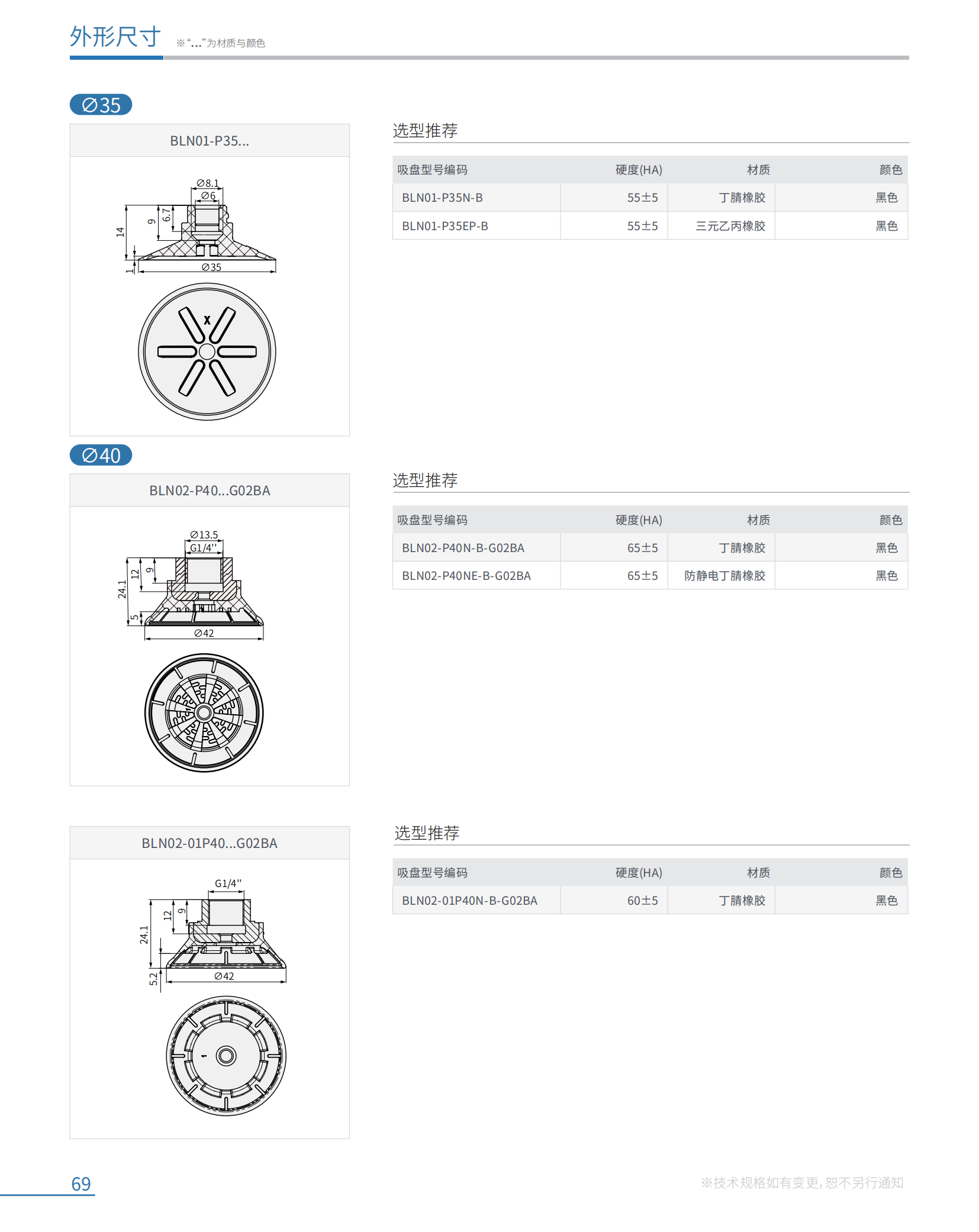

BLN01-P35...	●	○	●	○	○	○	BLN04-Zφ8φ6×6.6-18.6-M5-S	BLN02-P35...-M5S-H
BLN02-P40...-G02BA	○	○	●	●	○	○	（G1/4''*21螺柱)	BLN02-P40...-G02A
BLN02-01P40...-G02BA	○	○	●	○	○	○	（G1/4''*21螺柱)	BLN02-01P40...-G02A

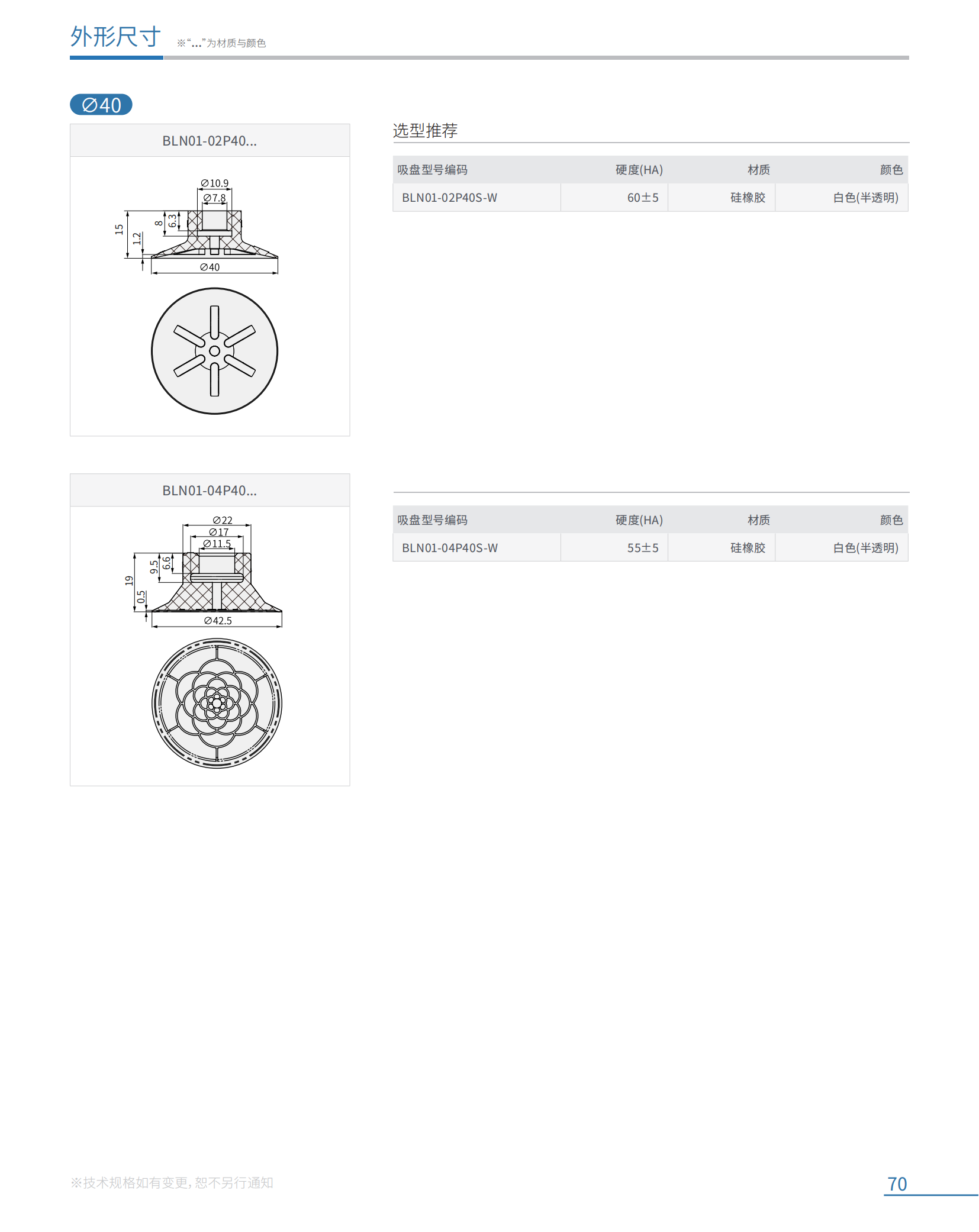

BLN01-02P40...	○	○	○	○	●	○	BLN04-φ11φ8×6-16-M5-S	BLN02-02P40...-M5S
BLN01-04P40...	○	○	○	○	●	○	BLN04-Zφ17φ12×6.8-26.5-G02-A	BLN02-04P40...-G02A

※"BLN01-01P26...”、“BLN01-P33...”暂无适配接头，可根据客户需求定制安装尺寸。

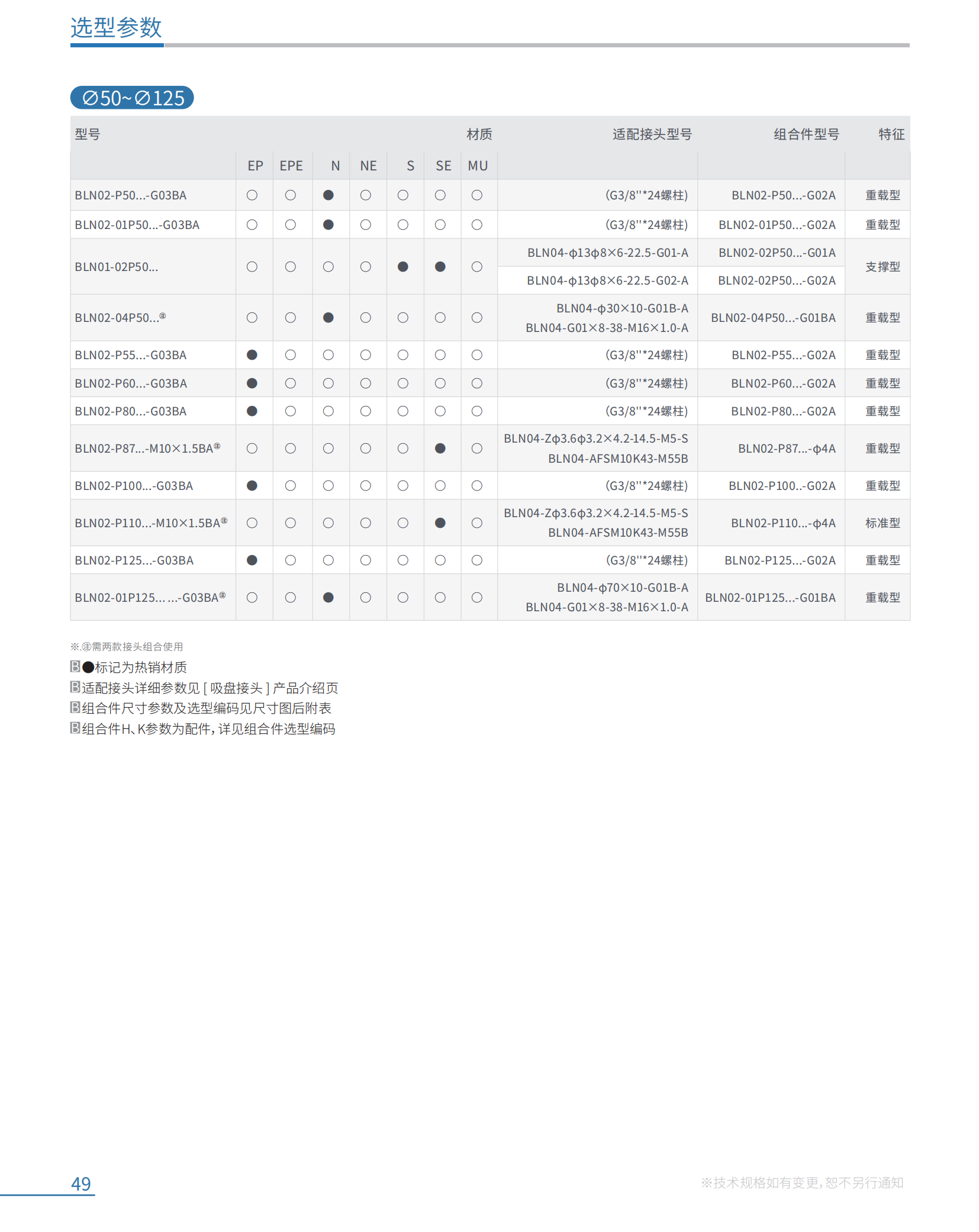

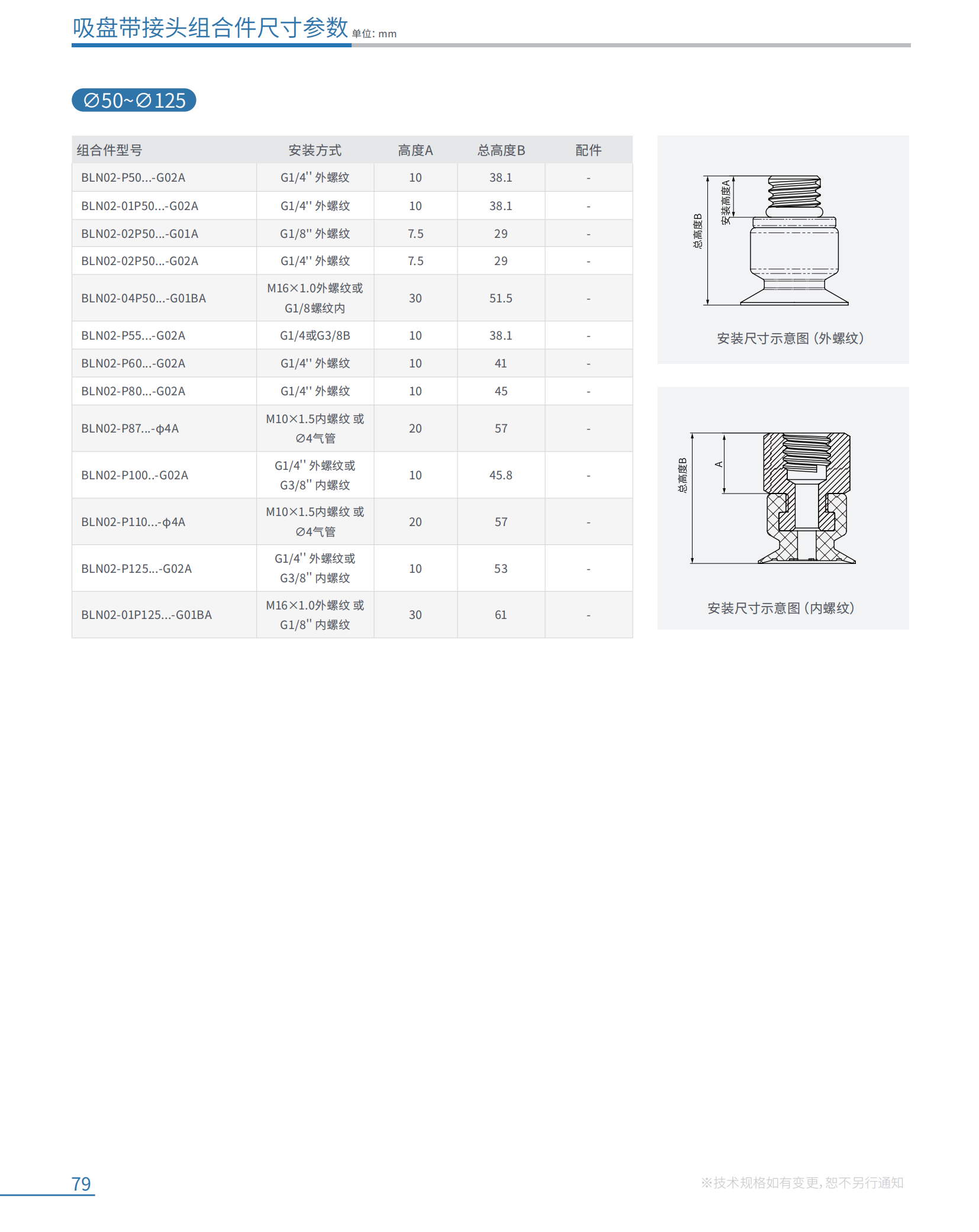

?50~?125

型号	材质						适配接头型号	组合件型号

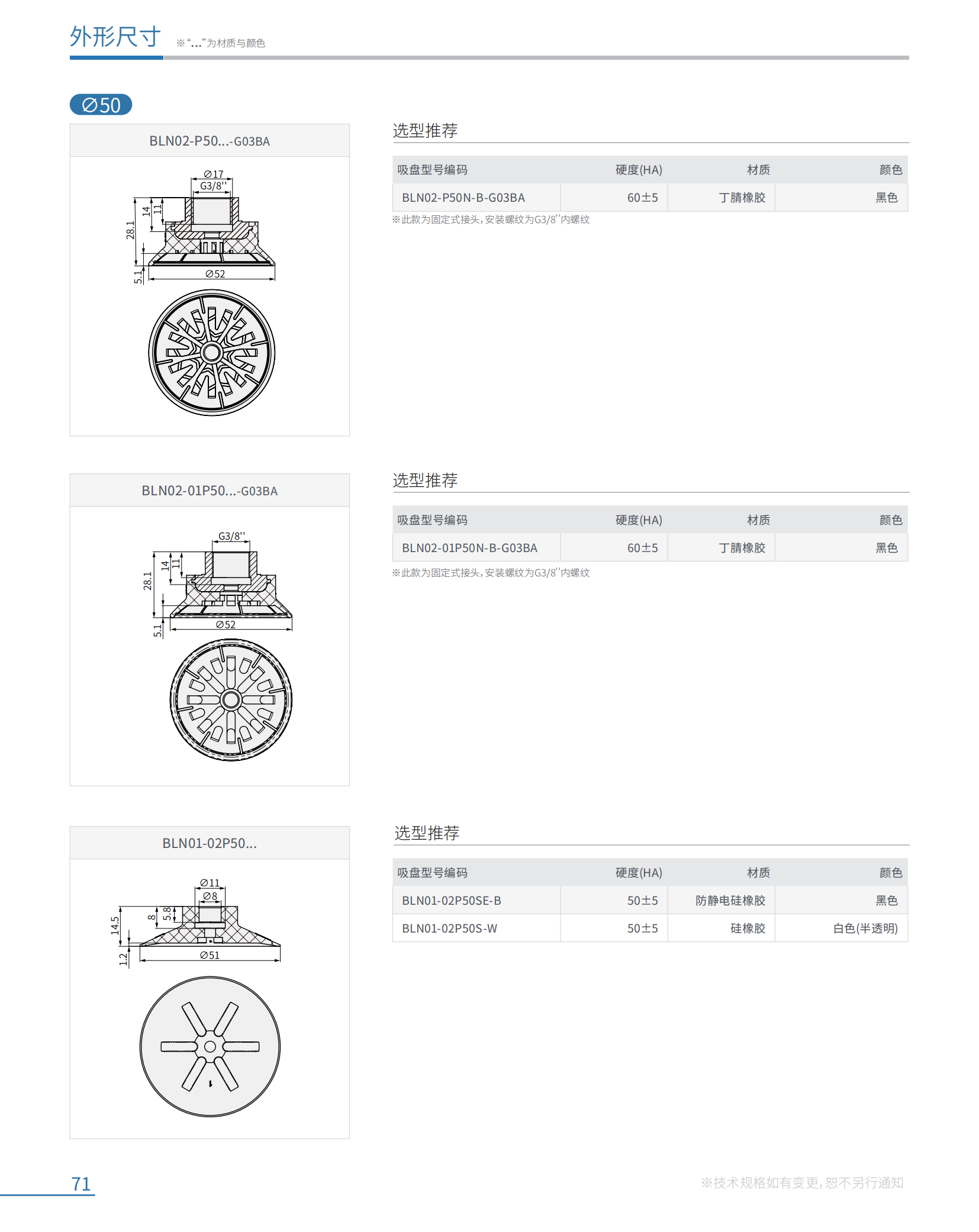

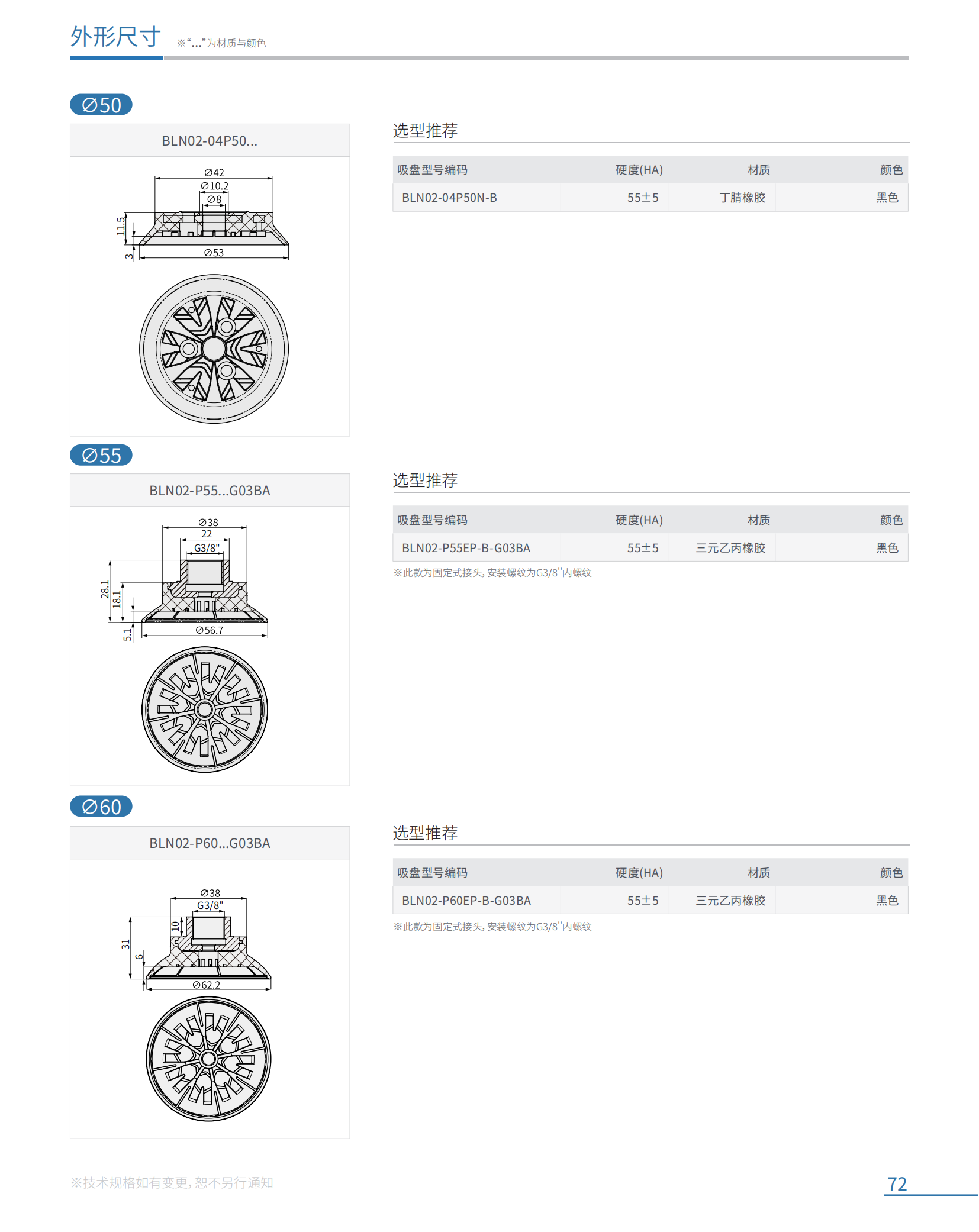

BLN02-P50...-G03BA	○	○	●	○	○	○	（G3/8''*24螺柱)	BLN02-P50...-G02A
BLN02-01P50...-G03BA	○	○	●	○	○	○	（G3/8''*24螺柱)	BLN02-01P50...-G02A
BLN01-02P50...	○	○	○	○	●	●	BLN04-φ13φ8×6-22.5-G01-A	BLN02-02P50...-G01A
BLN02-04P50...注	○	○	●	○	○	○	BLN04-φ30×10-G01B-A BLN04-G01×8-38-M16×1.0-A	BLN02-04P50...-G01BA
BLN02-P55...-G03BA	●	○	○	○	○	○	（G3/8''*24螺柱)	BLN02-P55...-G02A
BLN02-P60...-G03BA	●	○	○	○	○	○	（G3/8''*24螺柱)	BLN02-P60...-G02A

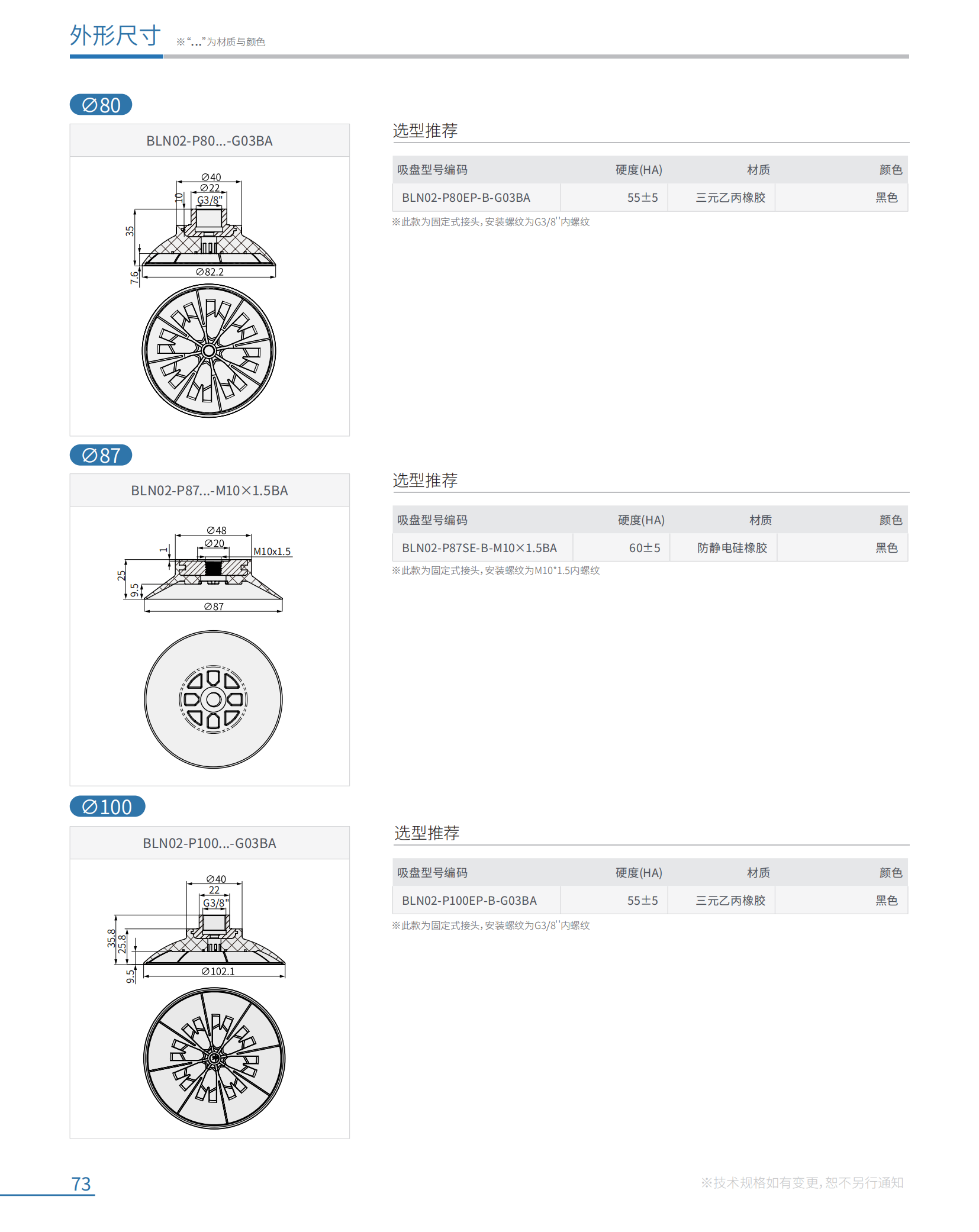

BLN02-P80...-G03BA	●	○	○	○	○	○	（G3/8''*24螺柱)	BLN02-P80...-G02A
BLN02-P87...-M10×1.5BA注	○	○	○	○	○	●	BLN04-Zφ3.6φ3.2×4.2-14.5-M5-S BLN04-AFSM10K43-M55B	BLN02-P87...-φ4A
BLN02-P100...-G03BA	●	○	○	○	○	○	（G3/8''*24螺柱)	BLN02-P100..-G02A

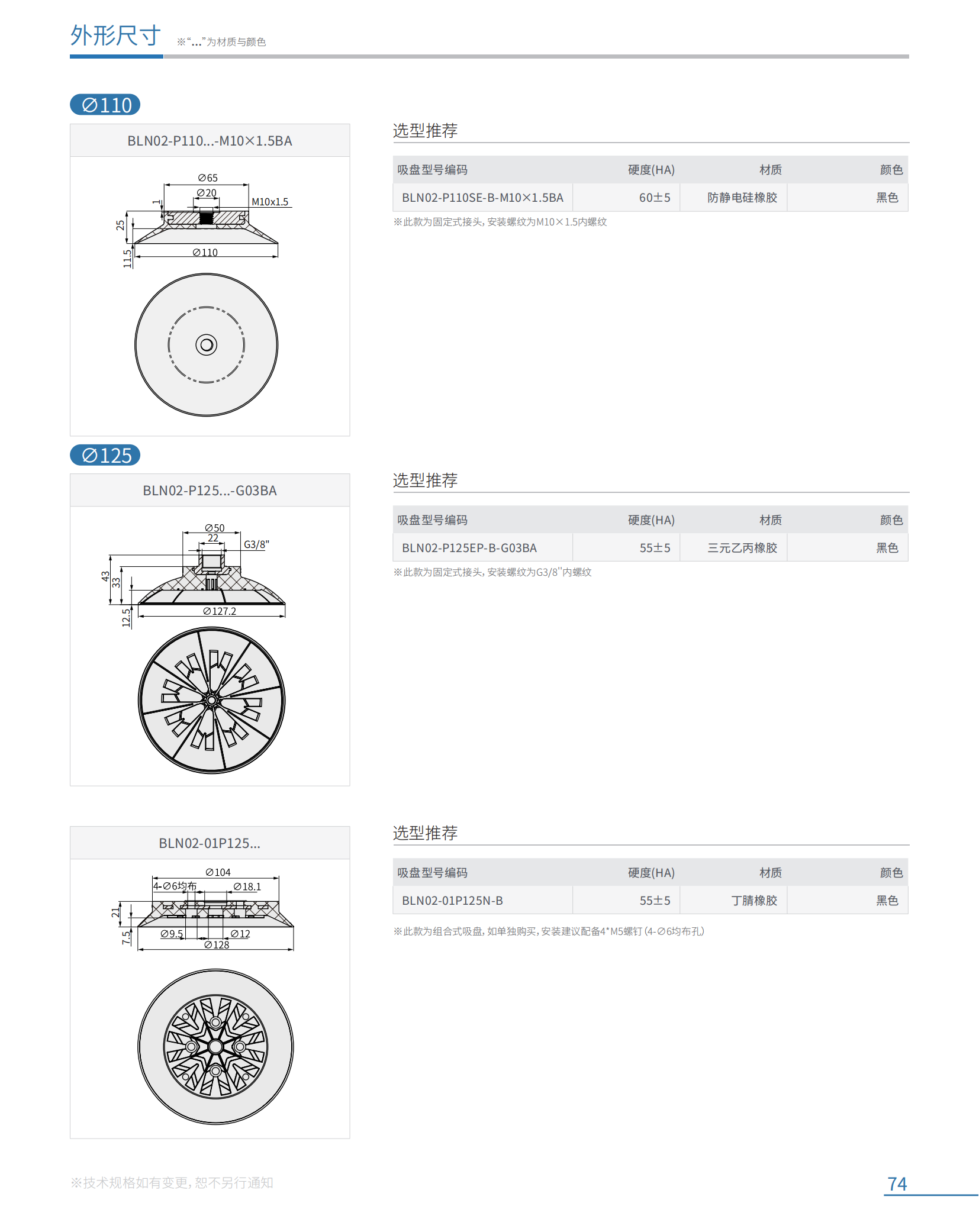

BLN02-P110...-M10×1.5BA注	○	○	○	○	○	●	BLN04-Zφ3.6φ3.2×4.2-14.5-M5-S BLN04-AFSM10K43-M55B	BLN02-P110...-φ4A
BLN02-P125...-G03BA	●	○	○	○	○	○	（G3/8''*24螺柱)	BLN02-P125...-G02A
BLN02-01P125... ...-G03BA注	○	○	●	○	○	○	BLN04-φ70×10-G01B-A BLN04-G01×8-38-M16×1.0-A	BLN02-01P125...-G01BA
