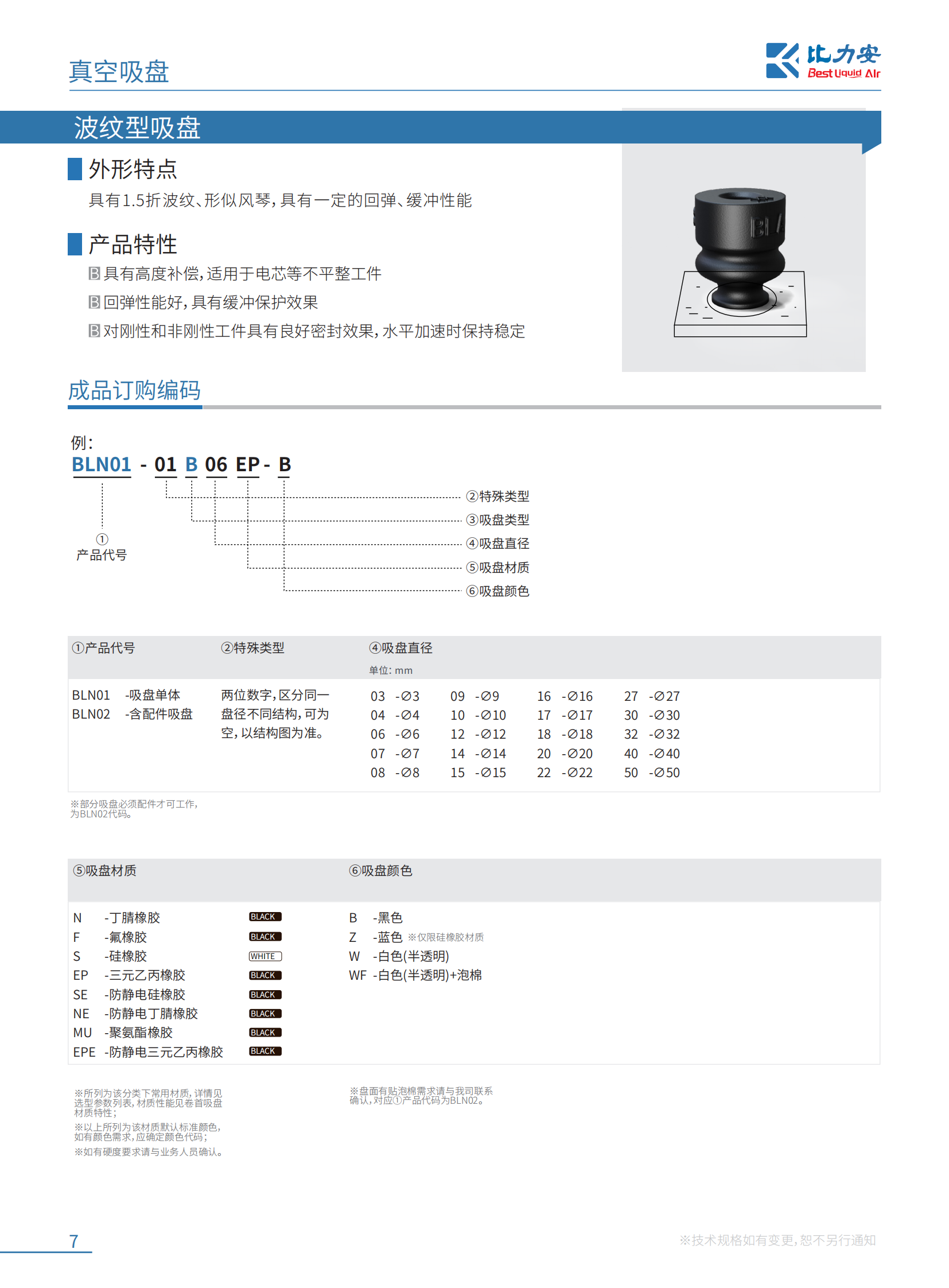

B波纹型吸盘-比力安智能真空

B波纹型吸盘

工作原理：

下载文件

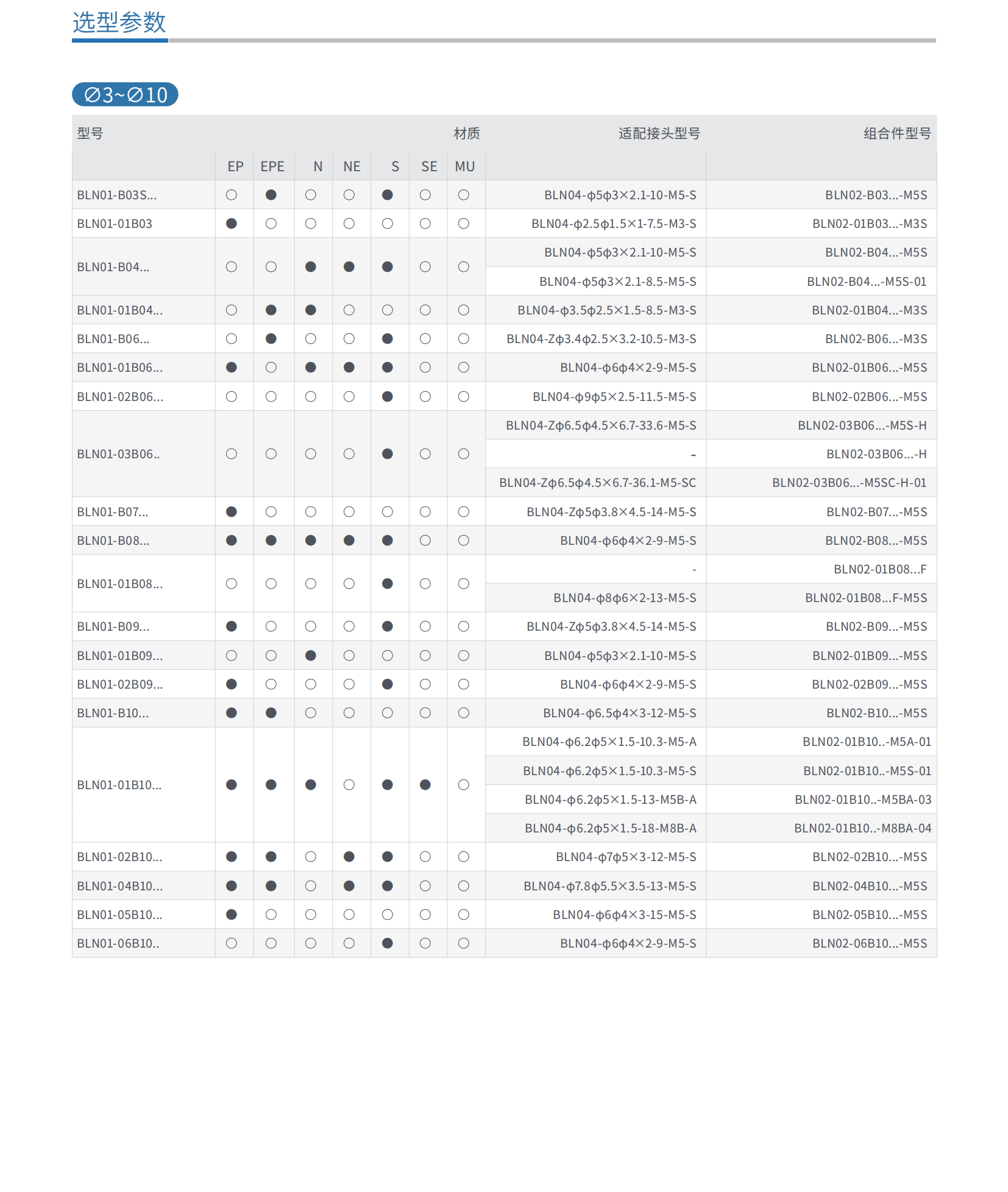

φ3~φ10

型号	材质							适配接头型号	组合件型号

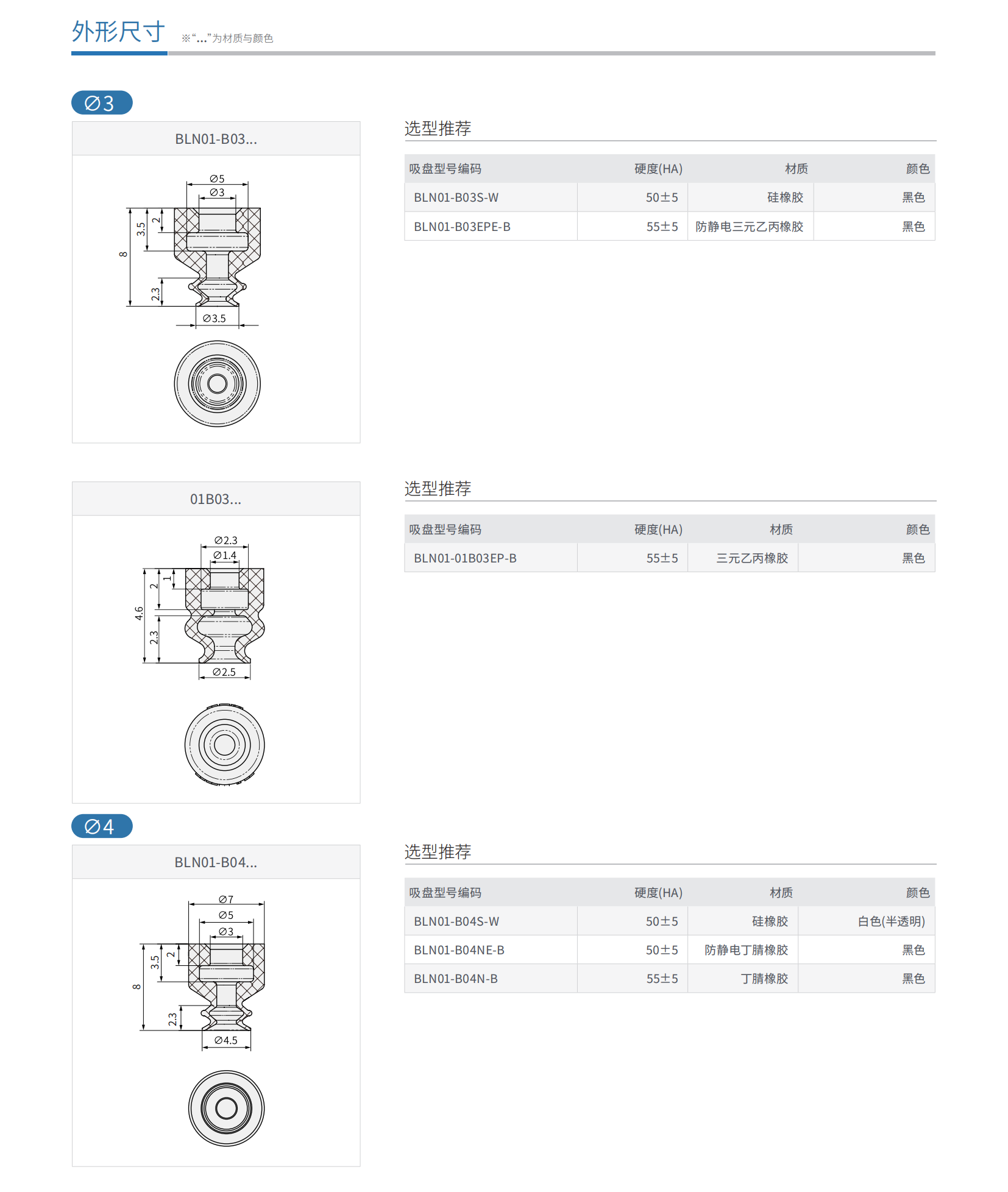

BLN01-B03S...	○	●	○	○	●	○	○	BLN04-φ5φ3×2.1-10-M5-S	BLN02-B03...-M5S
BLN01-01B03	●	○	○	○	○	○	○	BLN04-φ2.5φ1.5×1-7.5-M3-S	BLN02-01B03...-M3S
BLN01-B04...	○	○	●	●	●	○	○	BLN04-φ5φ3×2.1-10-M5-S	BLN02-B04...-M5S
BLN01-B04...	○	○	●	●	●	○	○	BLN04-φ5φ3×2.1-8.5-M5-S	BLN02-B04...-M5S-01

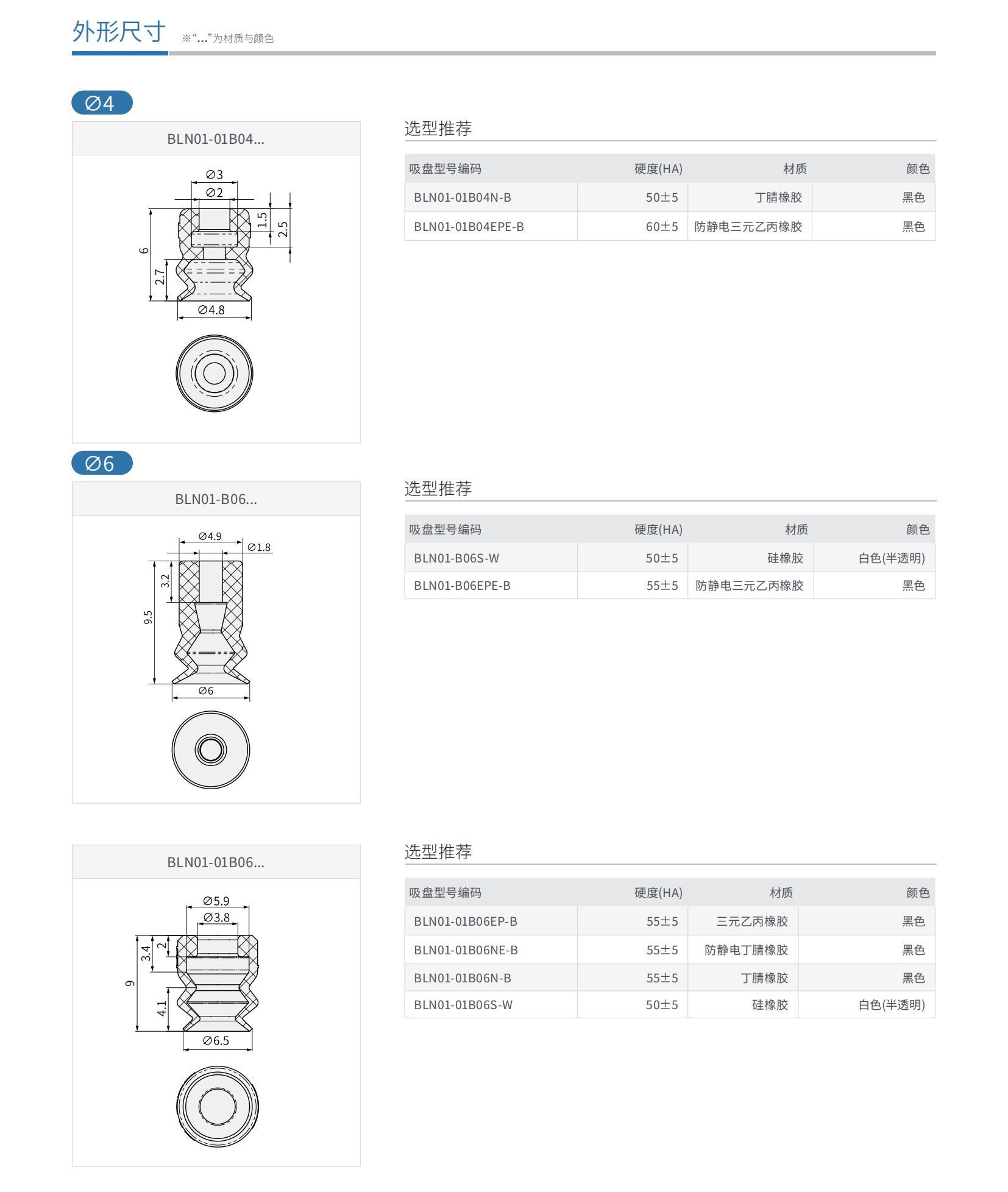

BLN01-01B04...	○	●	●	○	○	○	○	BLN04-φ3.5φ2.5×1.5-8.5-M3-S	BLN02-01B04...-M3S
BLN01-B06...	○	●	○	○	●	○	○	BLN04-Zφ3.4φ2.5×3.2-10.5-M3-S	BLN02-B06...-M3S
BLN01-01B06...	●	○	●	●	●	○	○	BLN04-φ6φ4×2-9-M5-S	BLN02-01B06...-M5S
BLN01-02B06...	○	○	○	○	●	○	○	BLN04-φ9φ5×2.5-11.5-M5-S	BLN02-02B06...-M5S
BLN01-03B06..	○	○	○	○	●	○	○	BLN04-Zφ6.5φ4.5×6.7-33.6-M5-S	BLN02-03B06...-M5S-H
								-	BLN02-03B06...-H
								BLN04-Zφ6.5φ4.5×6.7-36.1-M5-SC	BLN02-03B06...-M5SC-H-01
BLN01-B07...	●	○	○	○	○	○	○	BLN04-Zφ5φ3.8×4.5-14-M5-S	BLN02-B07...-M5S

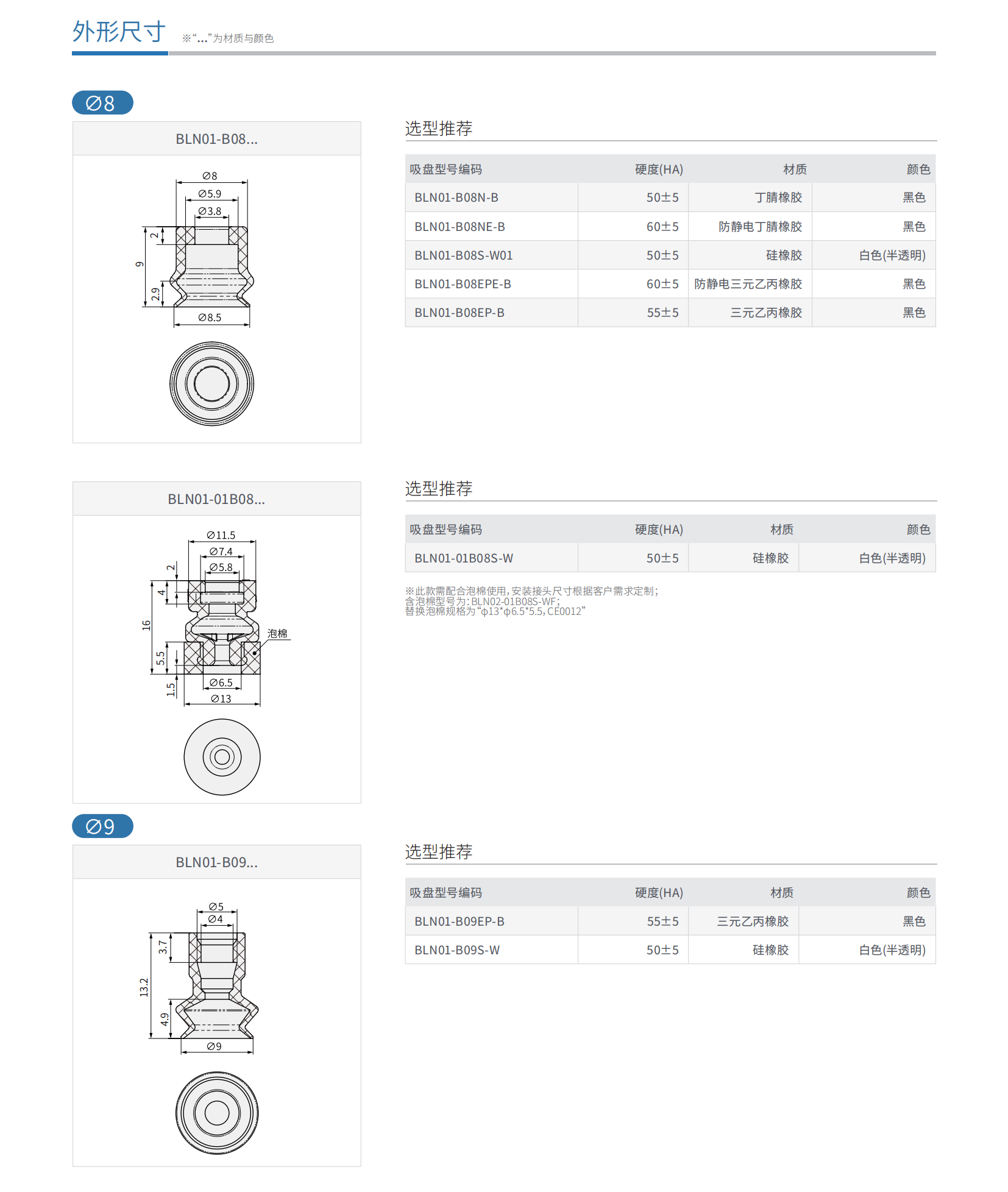

BLN01-B08...	●	●	●	●	●	○	○	BLN04-φ6φ4×2-9-M5-S	BLN02-B08...-M5S
BLN01-01B08...	○	○	○	○	●	○	○	BLN04-φ6φ4×2-9-M5-S	BLN02-B08...F-M5S
BLN01-B09...	●	○	○	○	●	○	○	BLN04-Zφ5φ3.8×4.5-14-M5-S	BLN02-B09...-M5S

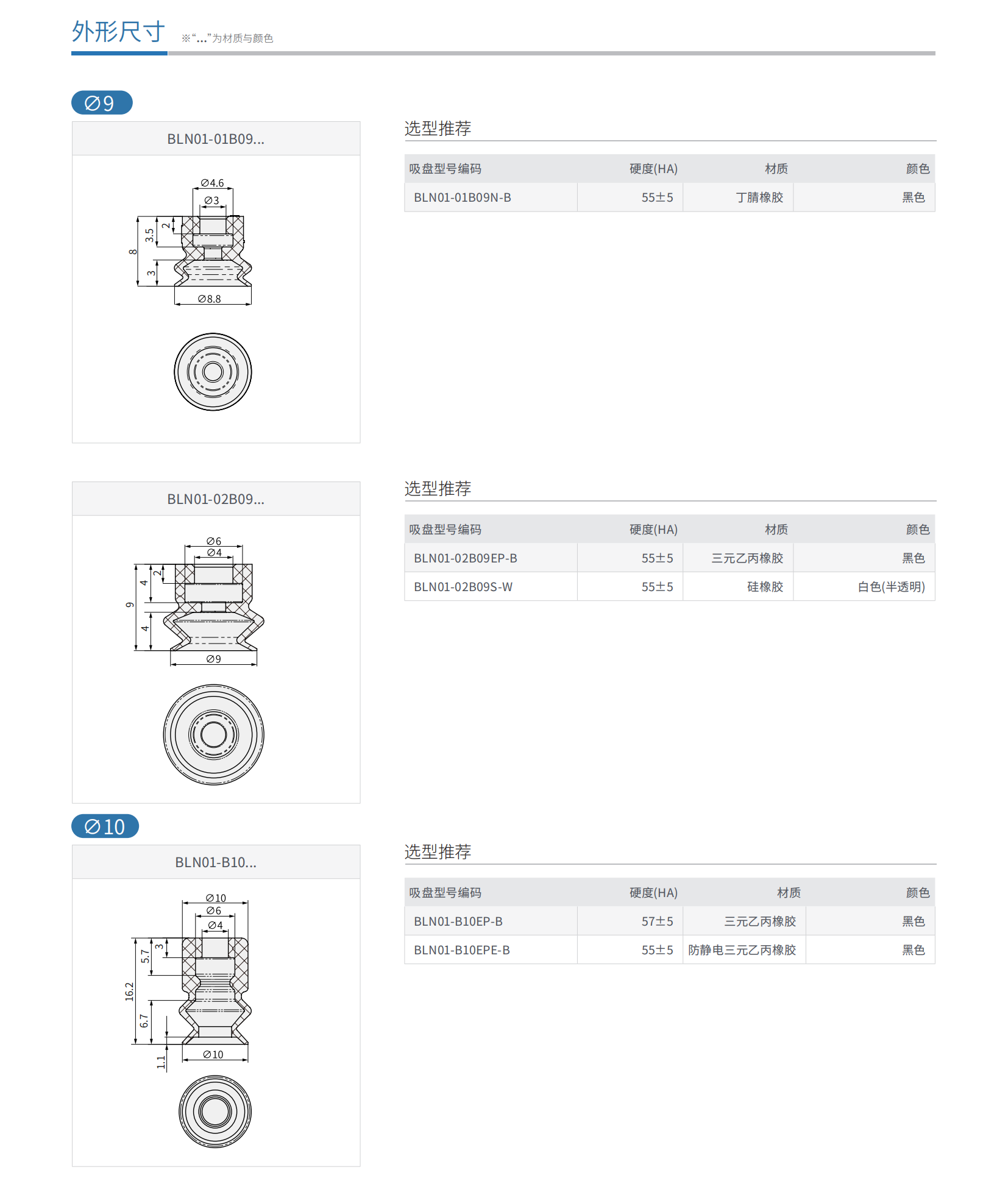

BLN01-01B09...	○	○	●	○	○	○	○	BLN04-φ5φ3×2.1-10-M5-S	BLN02-01B09...-M5S
BLN01-02B09...	●	○	○	○	●	○	○	BLN04-φ6φ4×2-9-M5-S	BLN02-02B09...-M5S
BLN01-B10...	●	●	○	○	○	○	○	BLN04-φ6.5φ4×3-12-M5-S	BLN02-B10...-M5S

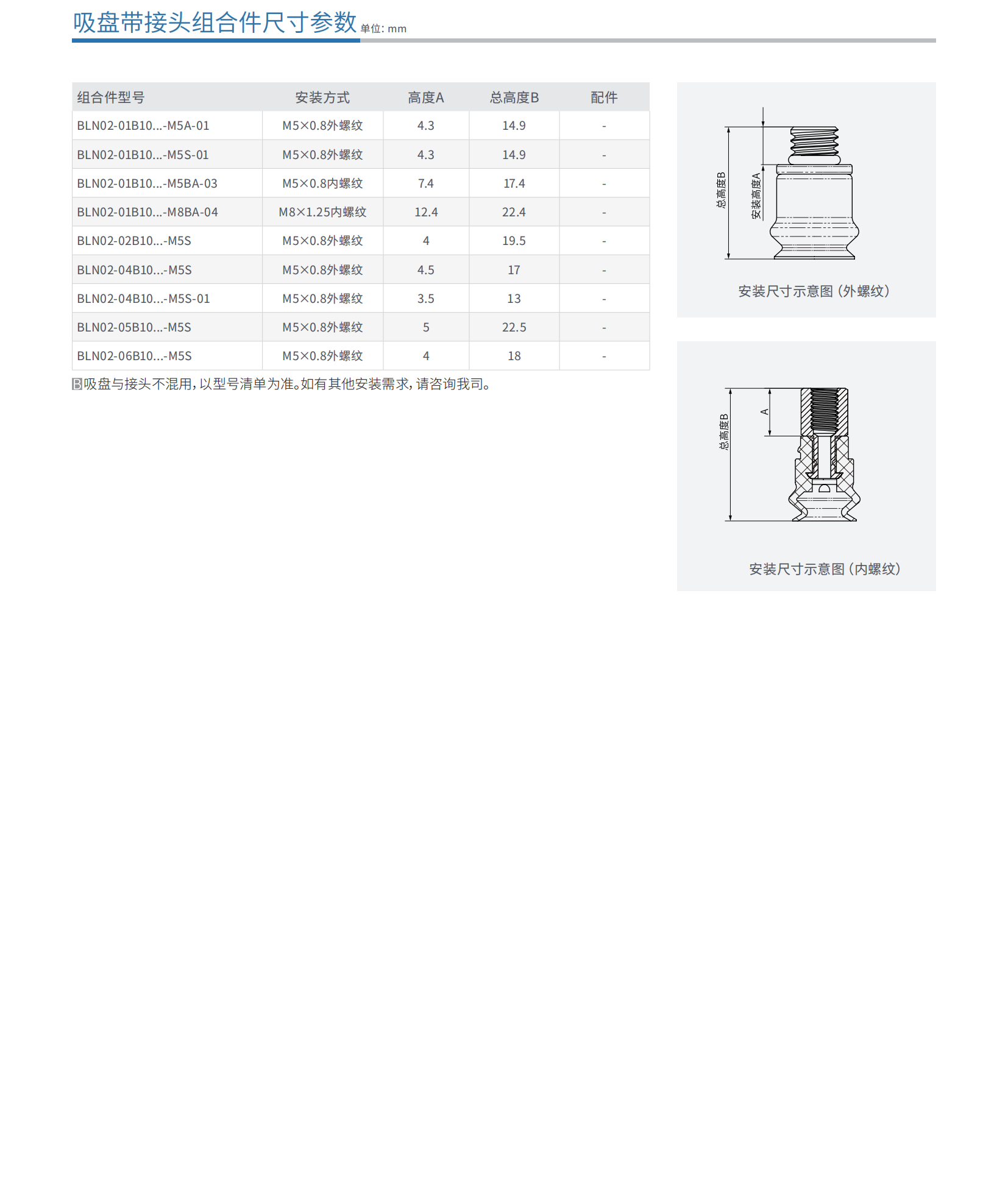

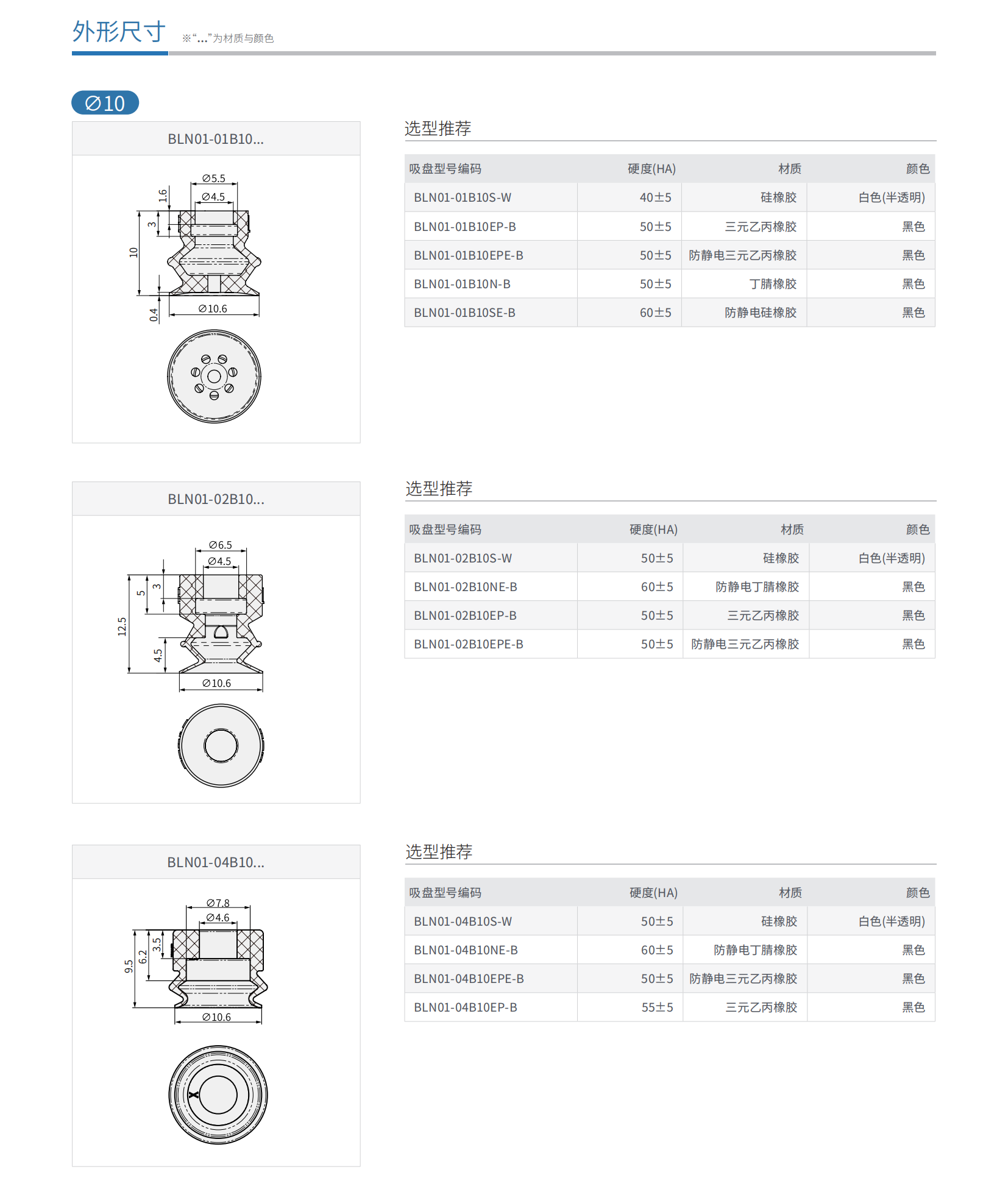

BLN01-01B10...	●	●	●	○	●	●	○	BLN04-φ6.2φ5×1.5-10.3-M5-A	BLN01-01B10..-M5A-01
								BLN04-φ6.2φ5×1.5-10.3-M5-S	BLN01-01B10..-M5S-01
								BLN04-φ6.2φ5×1.5-13-M5B-A	BLN01-01B10..-M5BA-03
								BLN04-φ6.2φ5×1.5-18-M8B-A	BLN01-01B10..-M8BA-04
BLN01-02B10...	●	●	○	●	●	○	○	BLN04-φ7φ5×3-12-M5-S	BLN02-02B10...-M5S
BLN01-04B10...	●	●	○	●	●	○	○	BLN04-φ7.8φ5.5×3.5-13-M5-S	BLN02-04B10...-M5S
BLN01-05B10...	●	○	○	○	○	○	○	BLN04-φ6φ4×3-15-M5-S	BLN02-05B10...-M5S
BLN01-06B10..	○	○	○	○	●	○	○	BLN04-φ6φ4×2-9-M5-S	BLN02-06B10...-M5S

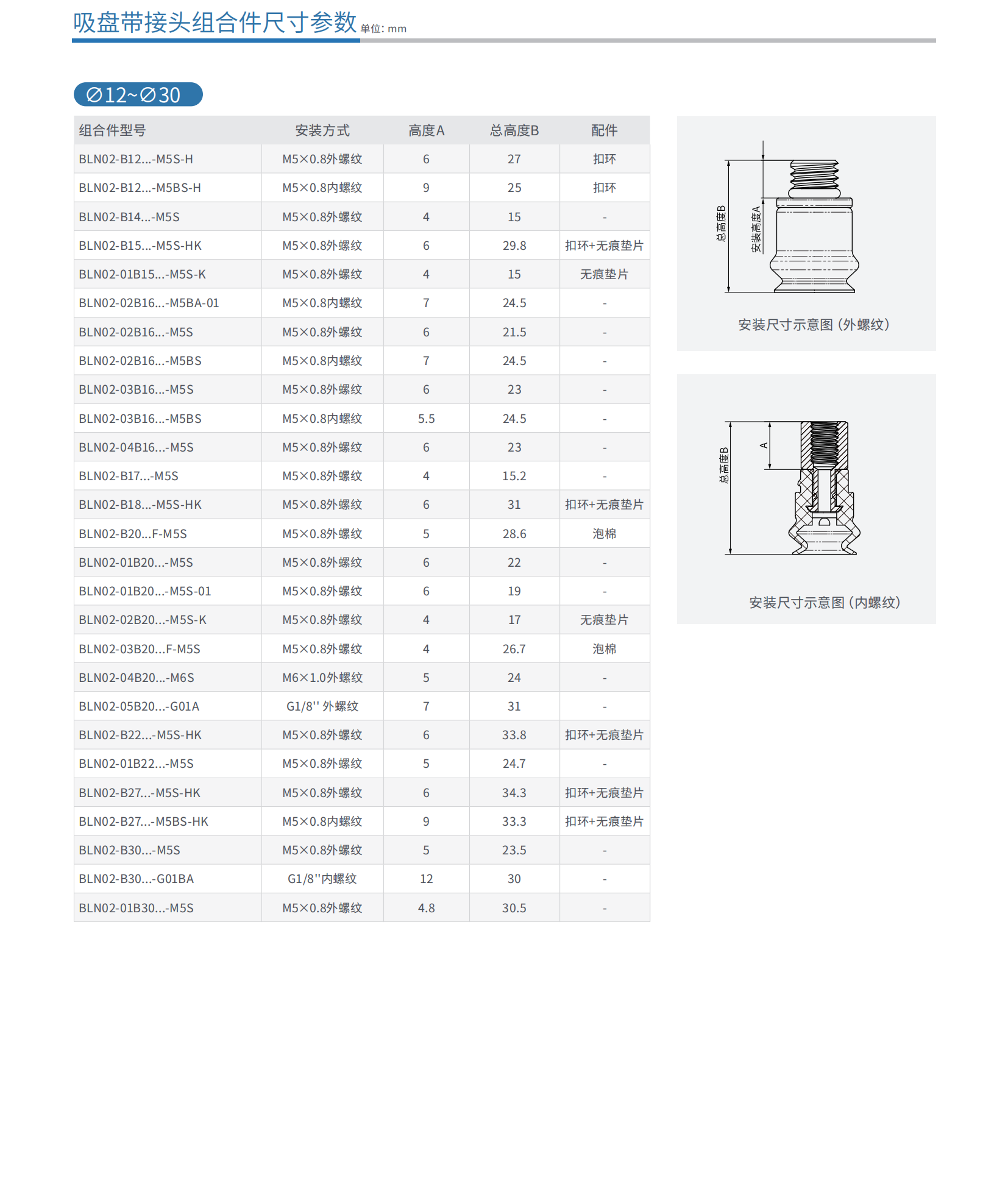

φ12~φ30

型号	材质							适配接头型号	组合件型号
型号	EP	EPE	N	NE	S	SE	MU	适配接头型号	组合件型号
BLN01-B12...	●	○	●	○	●	○	○	BLN04-Zφ6.6φ4.5×6.9-19-M5-S	BLN02-B12...-M5S-H
								BLN04-4FT12-M5	BLN02-B12...-M5S-H-01
								BLN04-Zφ7φ4.5×6.9-17-M5B-S	BLN02-B12...-M5BS-H

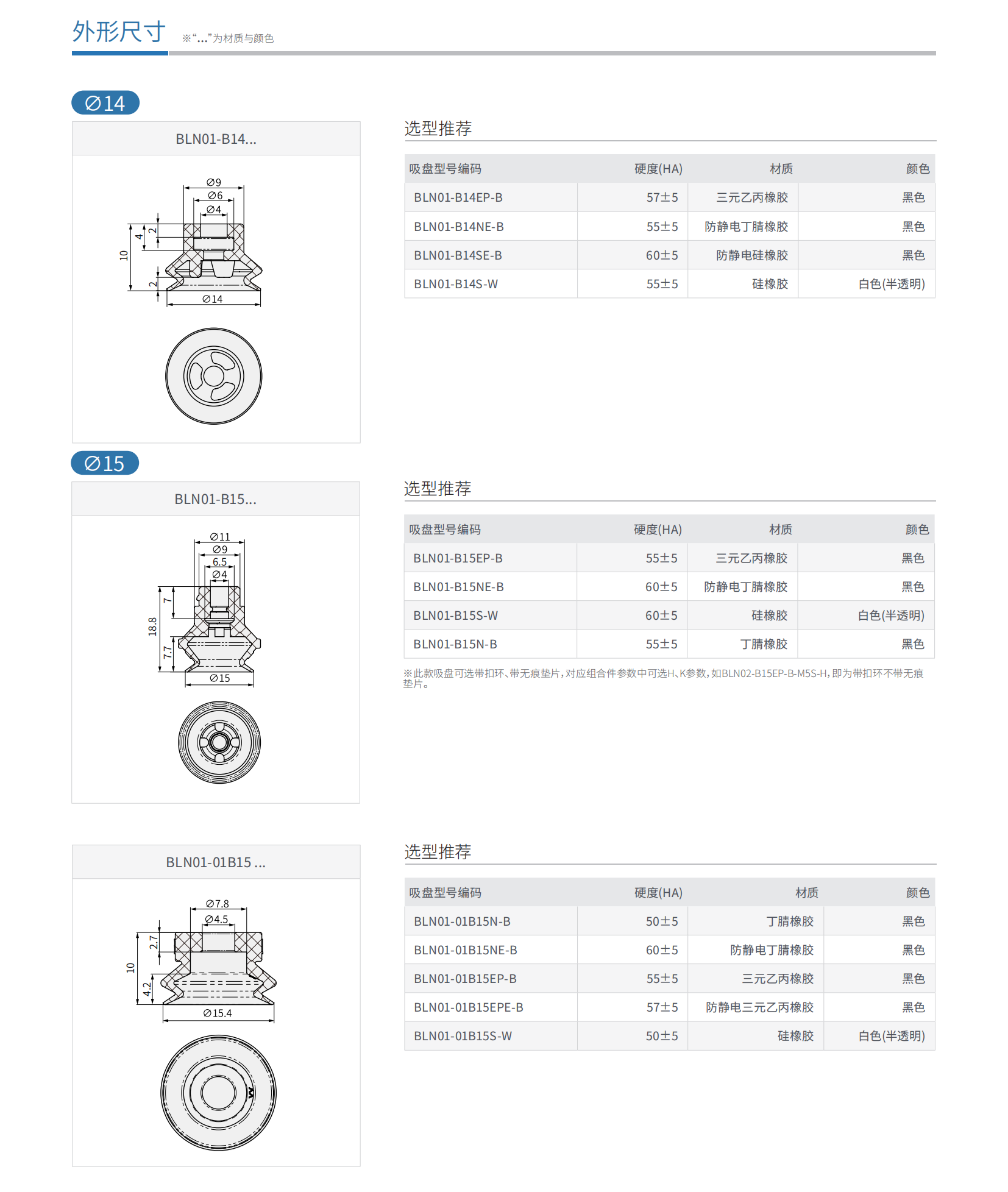

BLN01-B14...	●	○	●	○	●	●	○	BLN04-φ6φ4×2-9-M5-S	BLN02-B14...-M5S
BLN01-B15...	●	○	●	●	●	○	○	BLN04-Zφ6.6φ4.5×6.9-19-M5-S	BLN02-B15...-M5S-HK
BLN01-01B15...	●	●	●	●	●	○	○	BLN04-Zφ7φ5×2.7-9-M5-S	BLN02-01B15N-Z-M5S-K

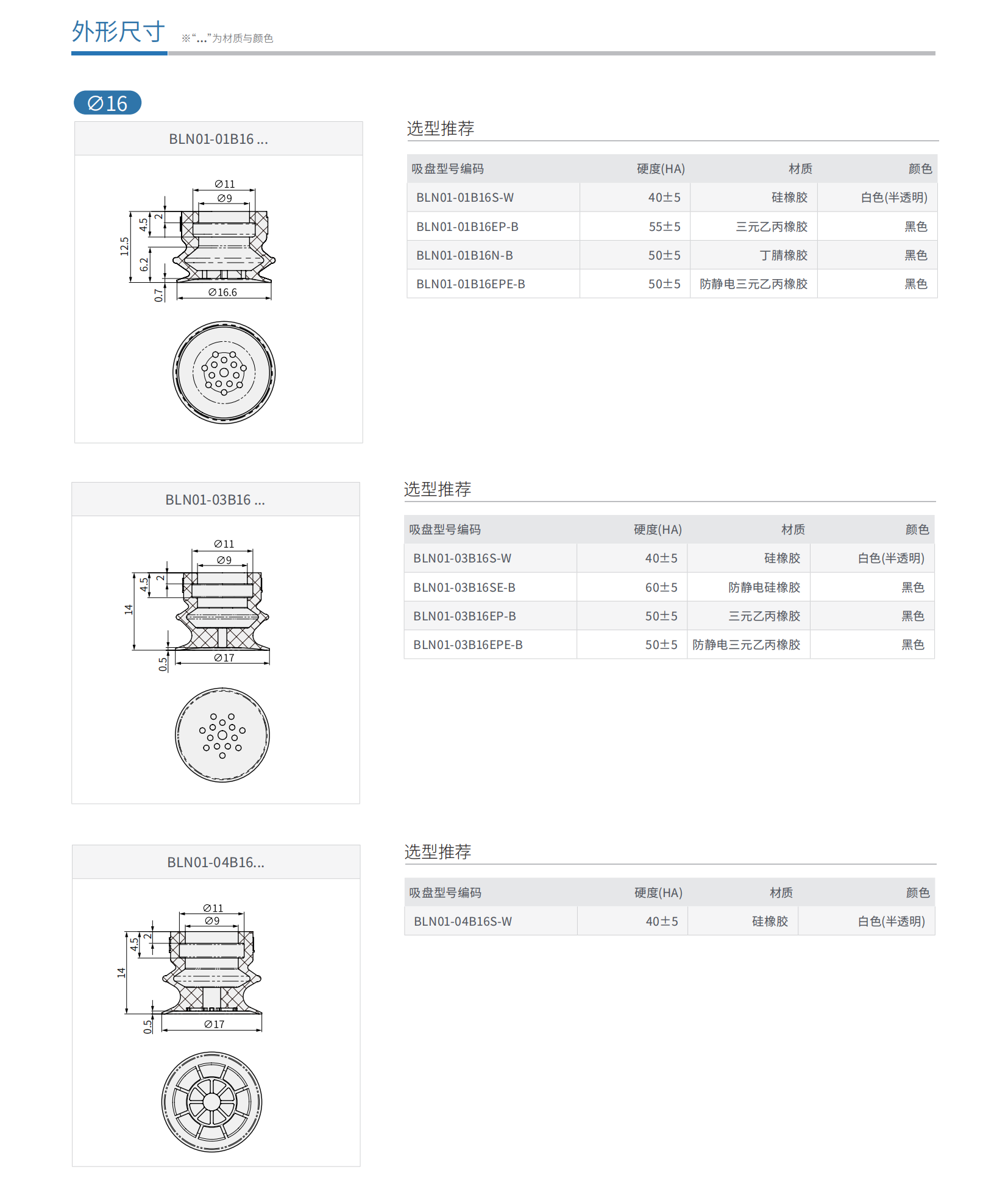

BLN01-01B16...	●	●	●	○	●	○	○	BLN04-φ12φ10×2-22.2-M5B-A	BLN02-02B16...-M5BA-01
								BLN04-φ12φ10×2-18.9-M5-S	BLN02-02B16...-M5S
								BLN04-φ12φ10×2-21.9-M5B-S	BLN02-02B16...-M5BS
BLN01-03B16...	●	●	○	○	●	●	○	BLN04-φ12φ10×2-15-M5-S	BLN02-03B16...-M5S
BLN01-03B16...	●	●	○	○	●	●	○	BLN04-φ12φ10×2-16.5-M5B-S	BLN02-03B16...-M5BS
BLN01-04B16...	○	○	○	○	●	○	○	BLN04-φ12φ10×2-15-M5-S	BLN02-04B16...-M5S

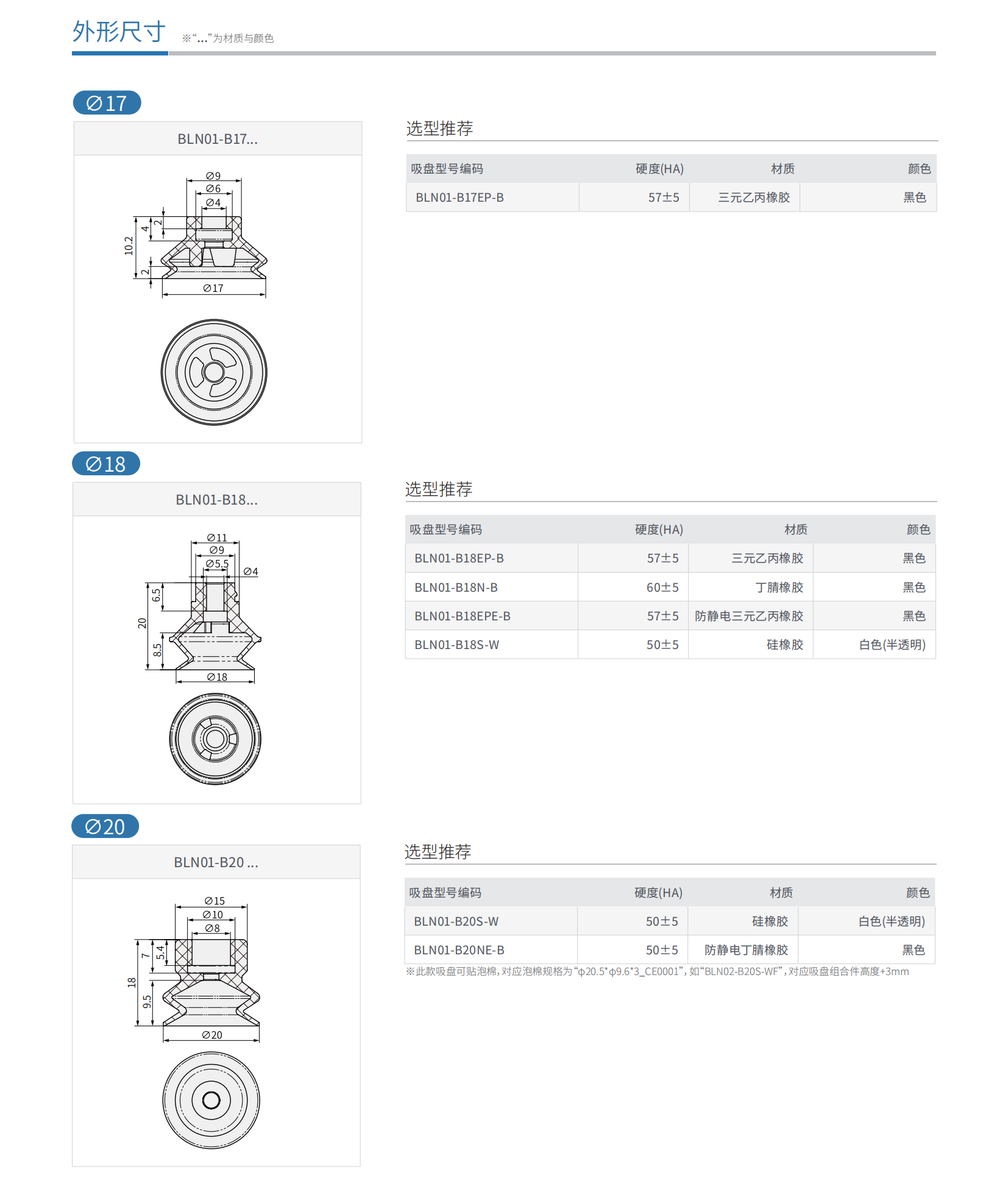

BLN01-B17...	●	○	○	○	○	○	○	BLN04-φ6φ4×2-9-M5-S	BLN02-B17...-M5S
BLN01-B18...	●	●	●	○	●	○	○	BLN04-Zφ6.6φ4.5×6.9-19-M5-S	BLN02-B18...-M5S-HK
								BLN04-4FT12-M5 BLN04-Zφ7φ4.5×6.9-17-M5B-S	BLN02-B18...-M5S-HK-02注
								-	BLN02-B18...-HK

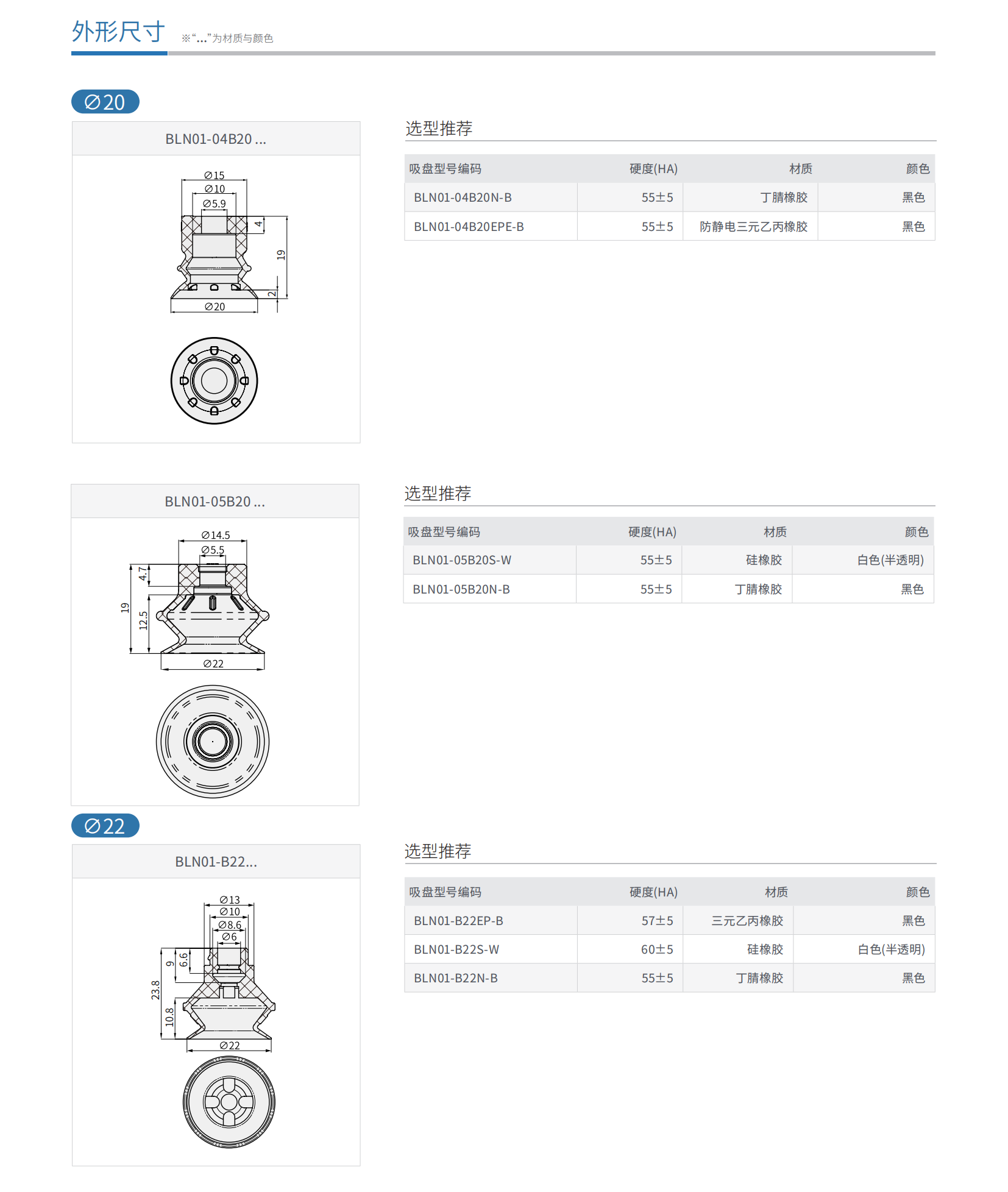

BLN01-B20...	○	○	○	●	●	○	○	BLN04-φ11φ8×5.4-15.4-M5-S	BLN02-B20...F-M5S
BLN01-B20...	○	○	○	●	●	○	○	-	BLN02-B20...F

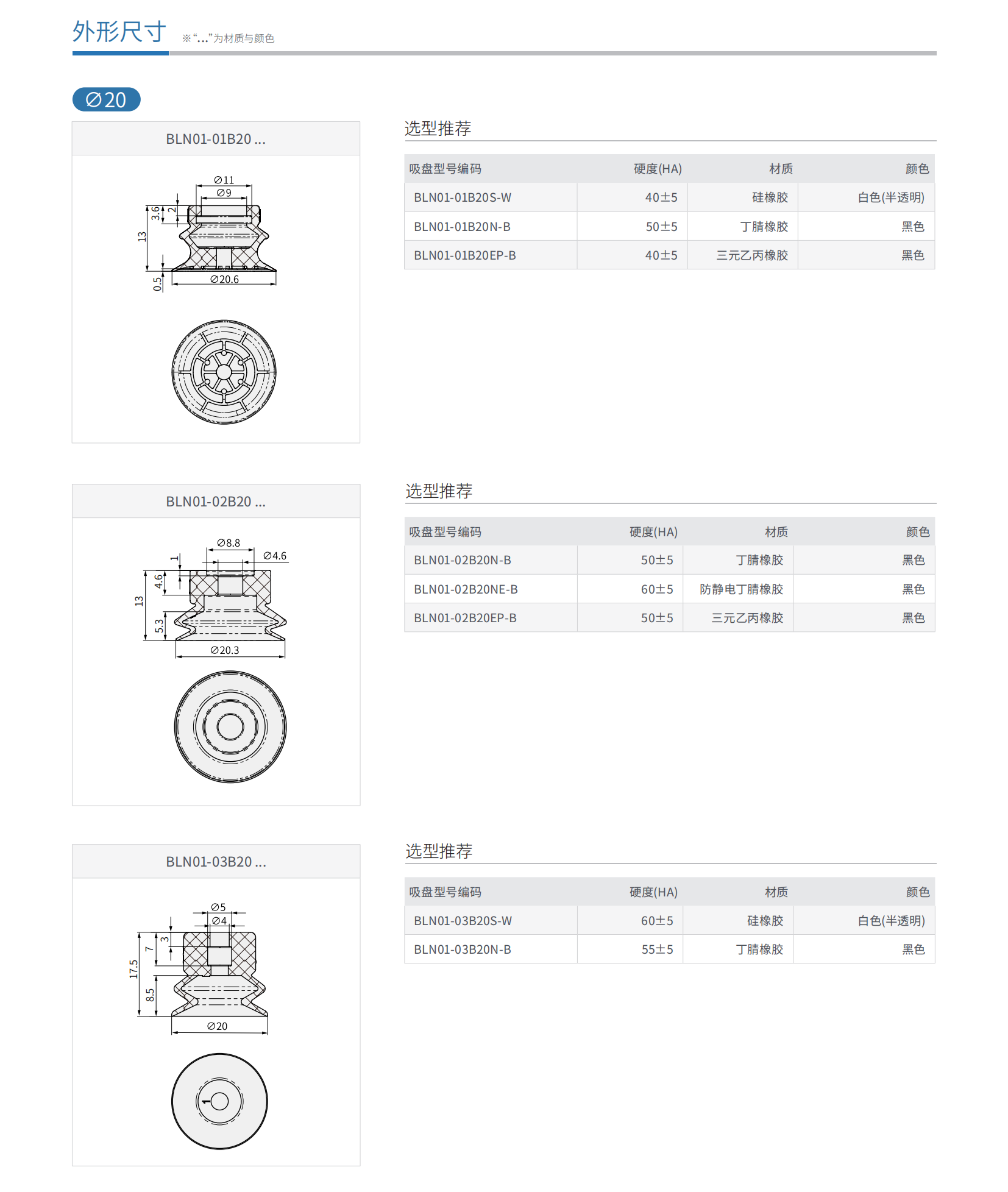

BLN01-01B20...	○	○	●	○	●	○	○	BLN04-φ12φ10×2-13.1-M5-S	BLN02-01B20...-M5S
BLN01-02B20...	●	○	●	●	○	○	○	BLN04-Zφ9φ5×3.6-10-M5-S	BLN02-02B20...-M5S-K
BLN01-03B20...	○	○	○	○	●	○	○	BLN04-Zφ6.5φ4.5×3-11.5-M5-S	BLN02-03B20...F-M5S
BLN01-04B20...	○	●	●	○	○	○	○	BLN04-φ10φ6.5×3.5-13-M6-S	BLN02-04B20...-M6S
BLN01-05B20...	○	○	●	○	●	○	○	BLN04-Zφ8φ6×4.8-18-G01-A	BLN02-05B20...-G01A

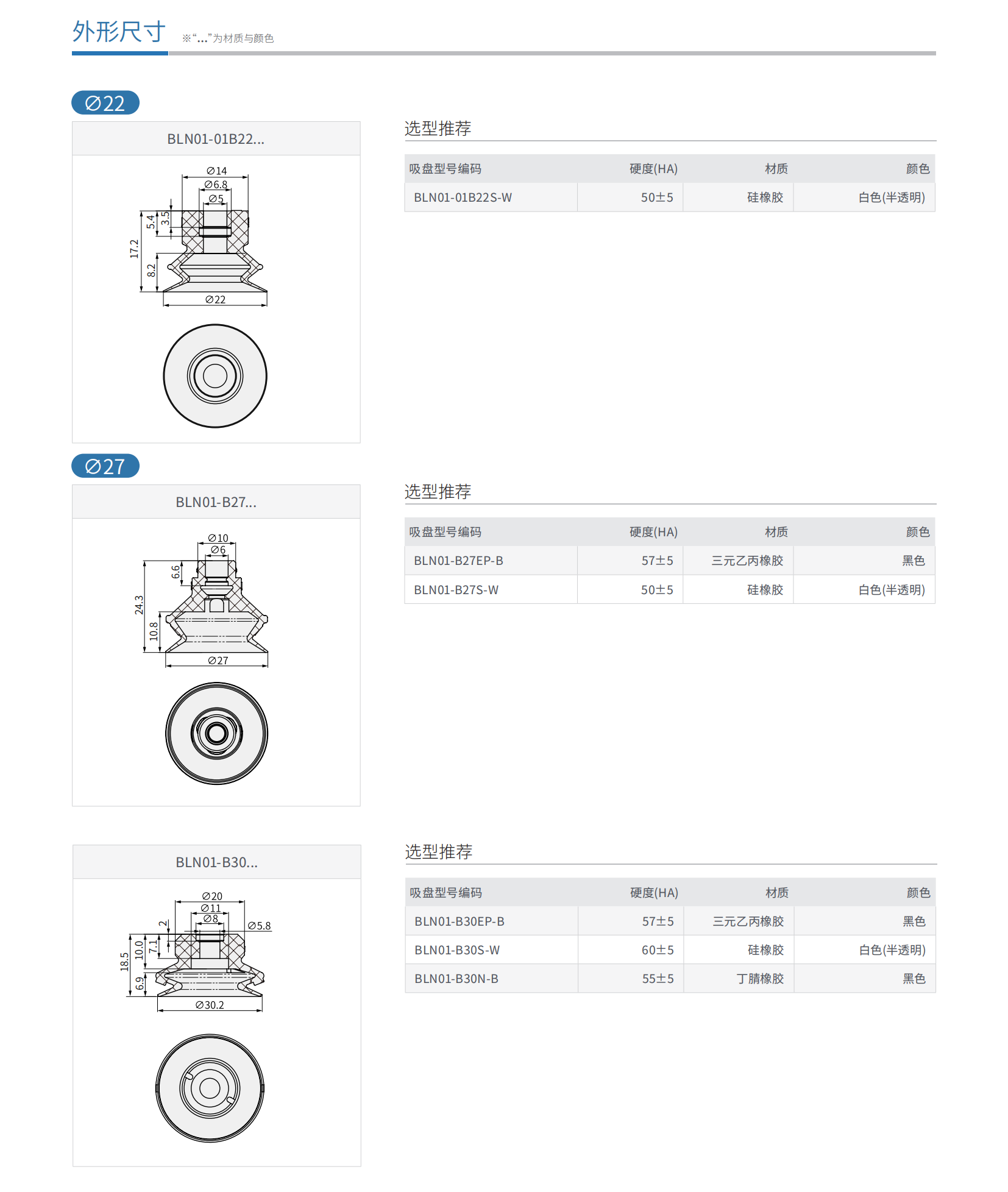

BLN01-B22...	●	○	○	○	●	○	○	BLN04-Zφ8φ6×6.6-18.6-M5-S	BLN02-B22...-M5S-HK
BLN01-01B22...	○	○	○	○	●	○	○	BLN04-φ7φ5.5×3.5-13-M5-S	BLN02-01B22...-M5S
BLN01-B27...	●	○	○	○	●	○	○	BLN04-Zφ8φ6×6.6-18.6-M5-S	BLN02-B27...-M5S-HK
BLN01-B27...	●	○	○	○	●	○	○	BLN04-Zφ8φ6×6.6-17.6-M5B-S	BLN02-B27...-M5BS-HK
BLN01-B30...	●	○	○	○	●	○	○	BLN04-φ8φ6×5-14-M5-S	BLN02-B30...-M5S
BLN01-B30...	●	○	○	○	●	○	○	BLN04-φ11φ6×5-21-M27B-A BLN04-M27×1.0-6-G01B-A	BLN02-B30...-G01BA注

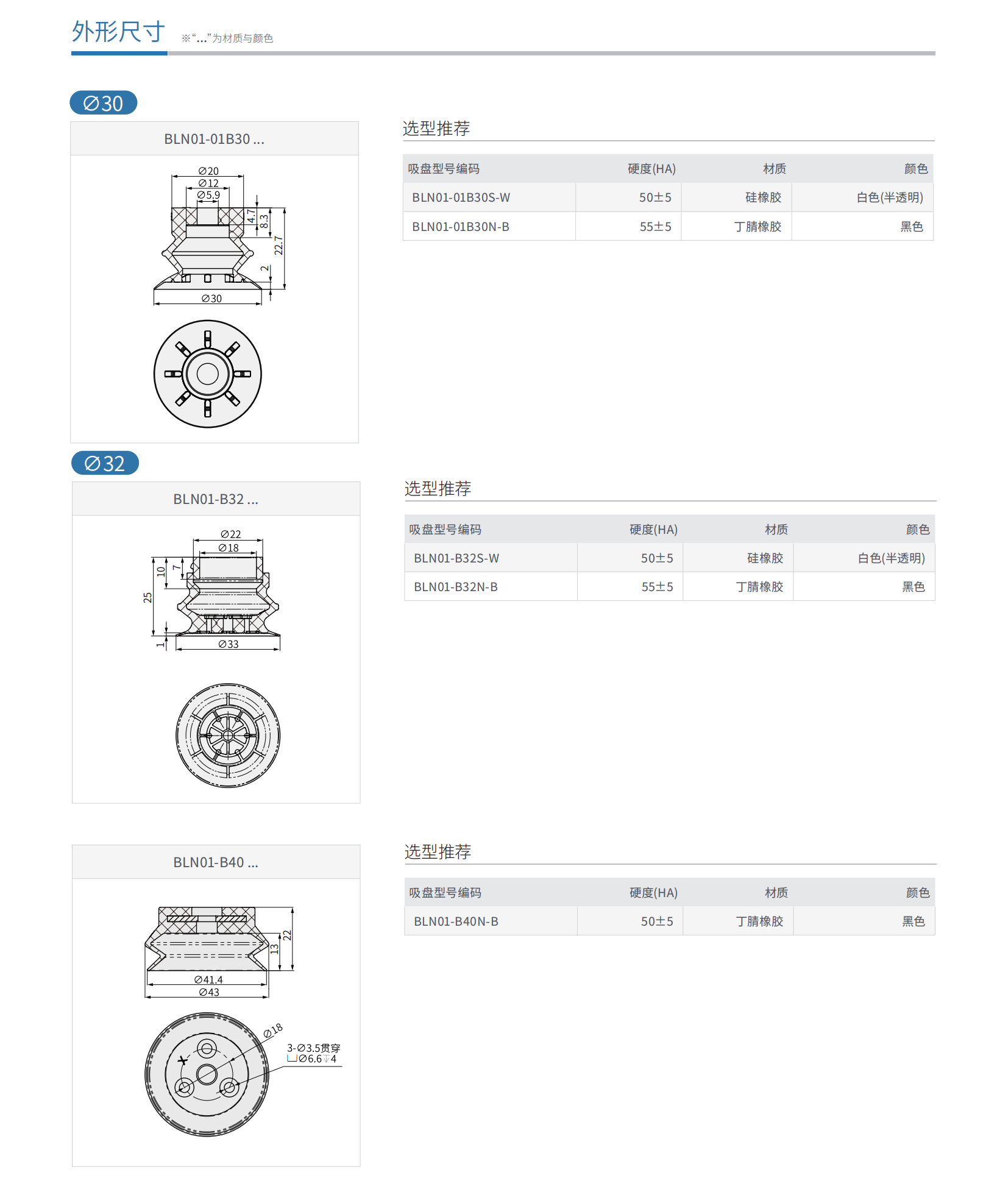

BLN01-01B30...	○	○	●	○	●	○	○	BLN04-Zφ9φ6×4.7-16-M5-S	BLN02-01B30...-M5S

※.注需两款接头组合使用

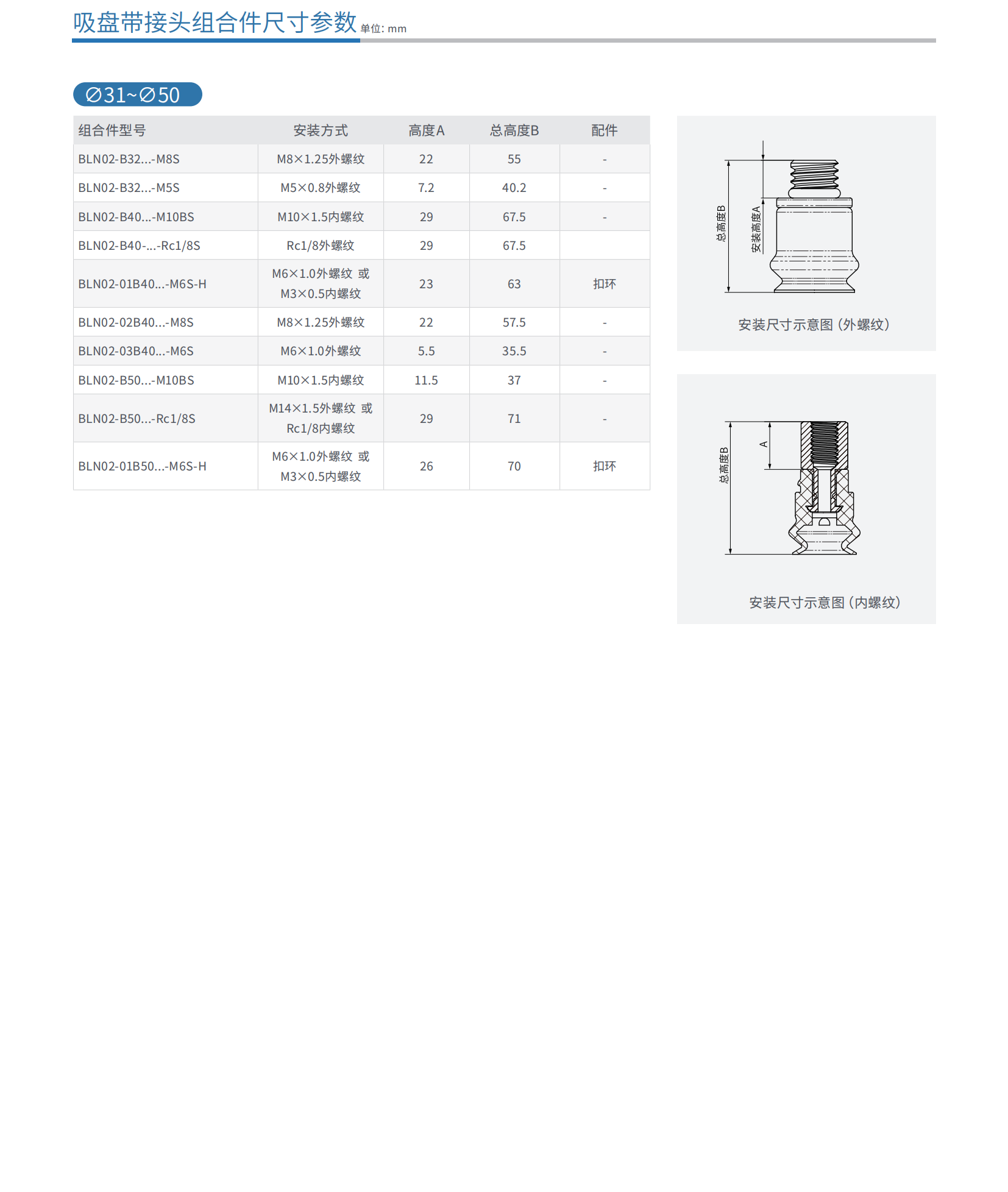

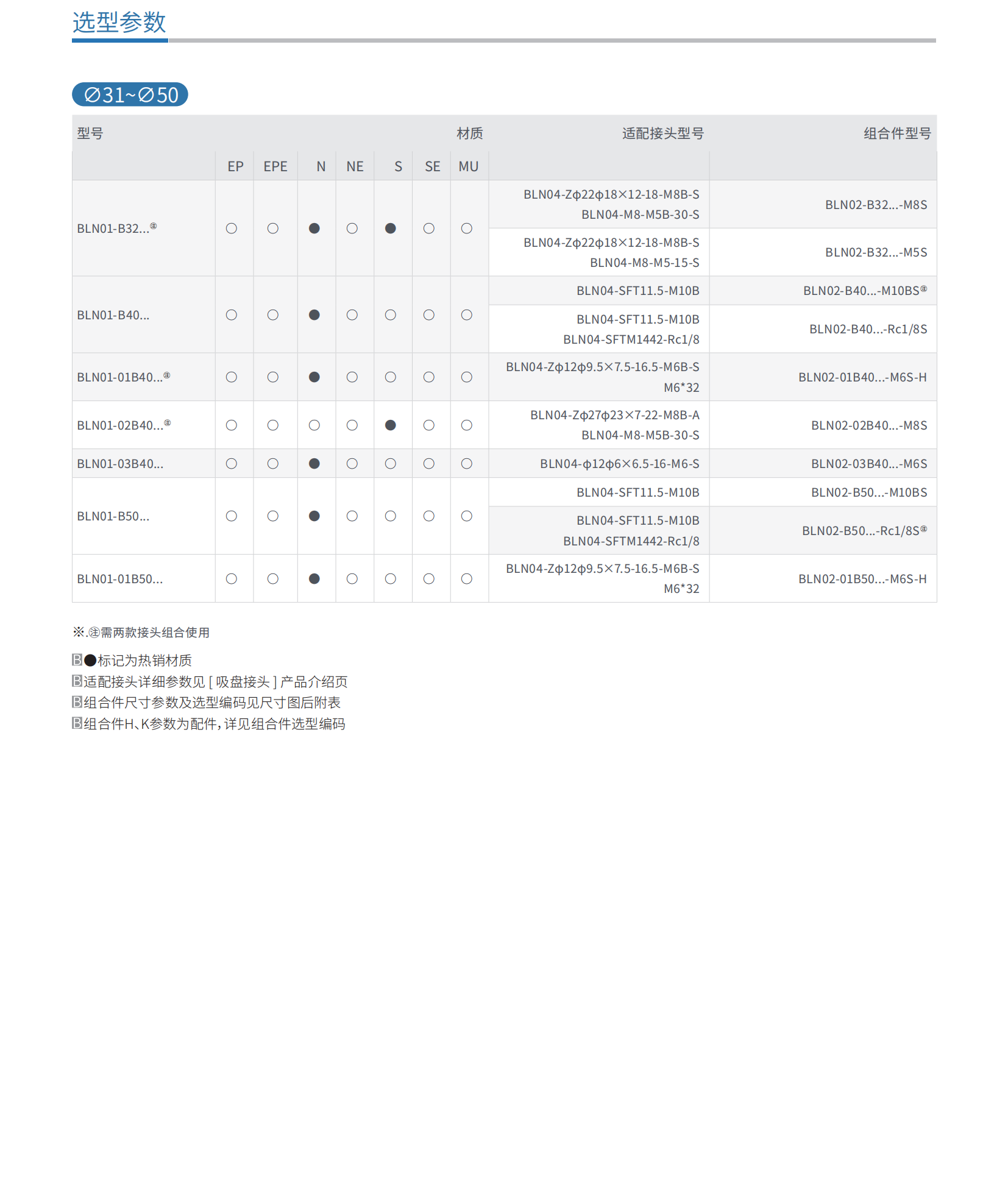

φ31~φ50

型号	材质							适配接头型号	组合件型号
	EP	EPE	N	NE	S	SE	MU
BLN01-B32...注	○	○	●	○	●	○	○	BLN04-Zφ22φ18×12-18-M8B-S BLN04-M8-M5B-30-S	BLN02-B32...-M8S

								BLN04-Zφ22φ18×12-18-M8B-S BLN04-M8-M5-15-S	BLN02-B32...-M5S

BLN01-B40...	○	○	●	○	○	○	○	BLN04-SFT11.5-M10B BLN04-SFT11.5-M10B	BLN02-B40...-M10BS注

								BLN04-SFTM1442-Rc1/8	BLN02-B40...-Rc1/8S

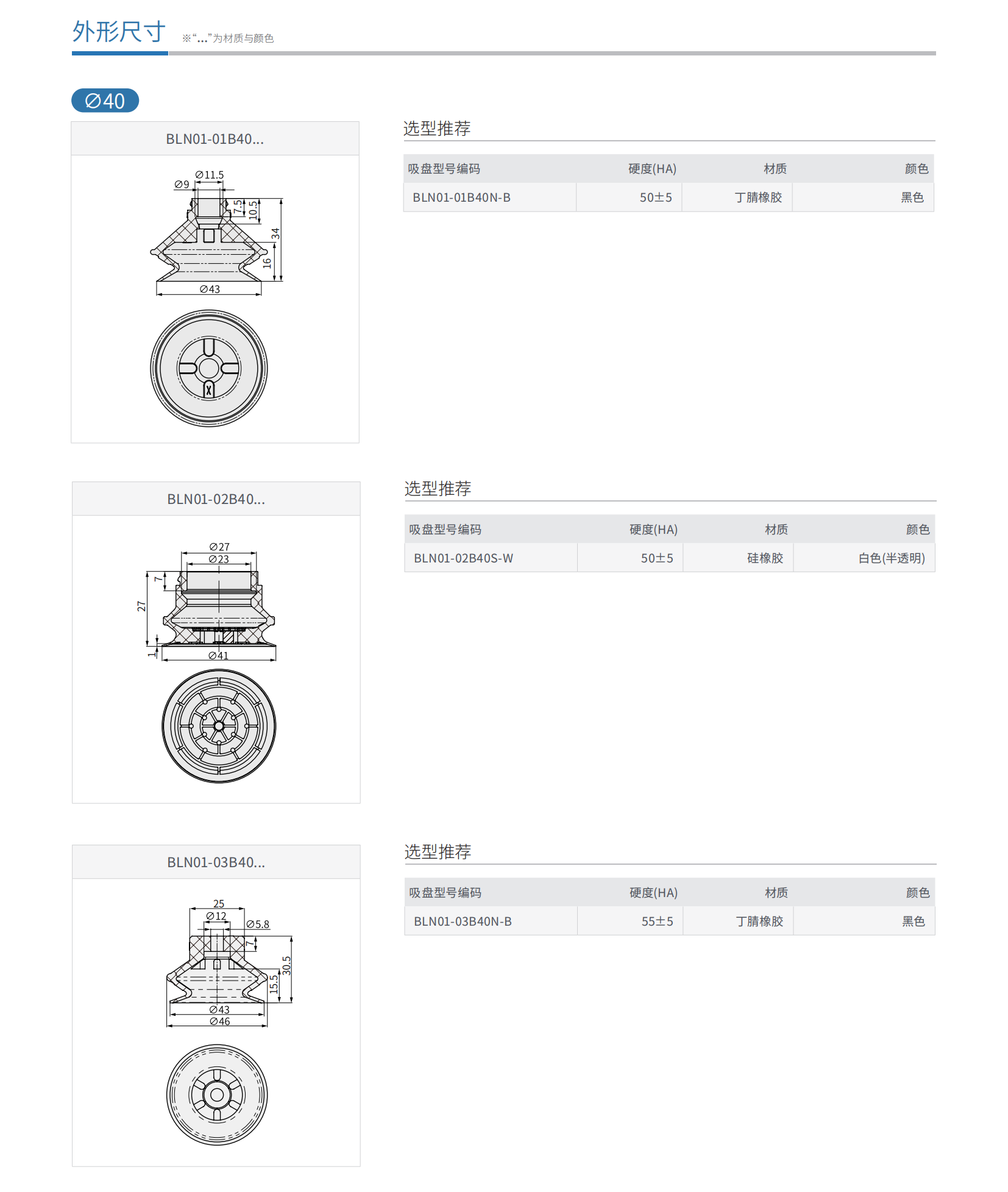

BLN01-01B40...注	○	○	●	○	○	○	○	BLN04-Zφ12φ9.5×7.5-16.5-M6B-S M6*32	BLN02-01B40...-M6S-H

BLN01-02B40...注	○	○	○	○	●	○	○	BLN04-Zφ27φ23×7-22-M8B-A
								BLN04-M8-M5B-30-S	BLN02-02B40...-M8S
BLN01-03B40...	○	○	●	○	○	○	○	BLN04-φ12φ6×6.5-16-M6-S	BLN02-03B40...-M6S
BLN02-04B40-G02B	○	○	○	○	●	○	○	G1/4"*21	BLN02-04B40...-G02A

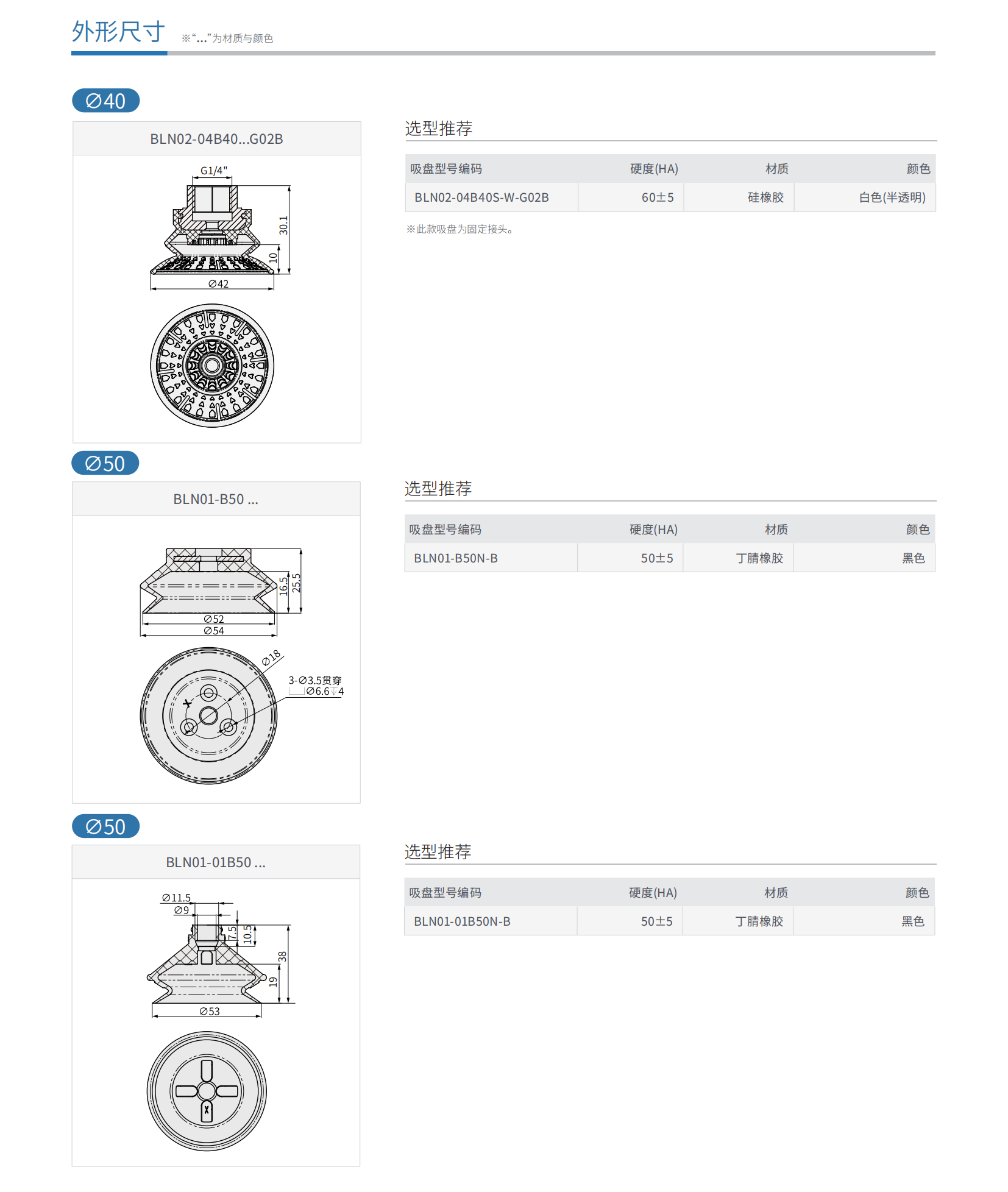

BLN01-B50...	○	○	●	○	○	○	○	BLN04-SFT11.5-M10B	BLN02-B50...-M10BS
								BLN04-SFT11.5-M10B BLN04-SFTM1442-Rc1/8	BLN02-B50...-Rc1/8S注

BLN01-01B50...	○	○	●	○	○	○	○	BLN04-Zφ12φ9.5×7.5-16.5-M6B-S	BLN02-01B50...-M6S-H
