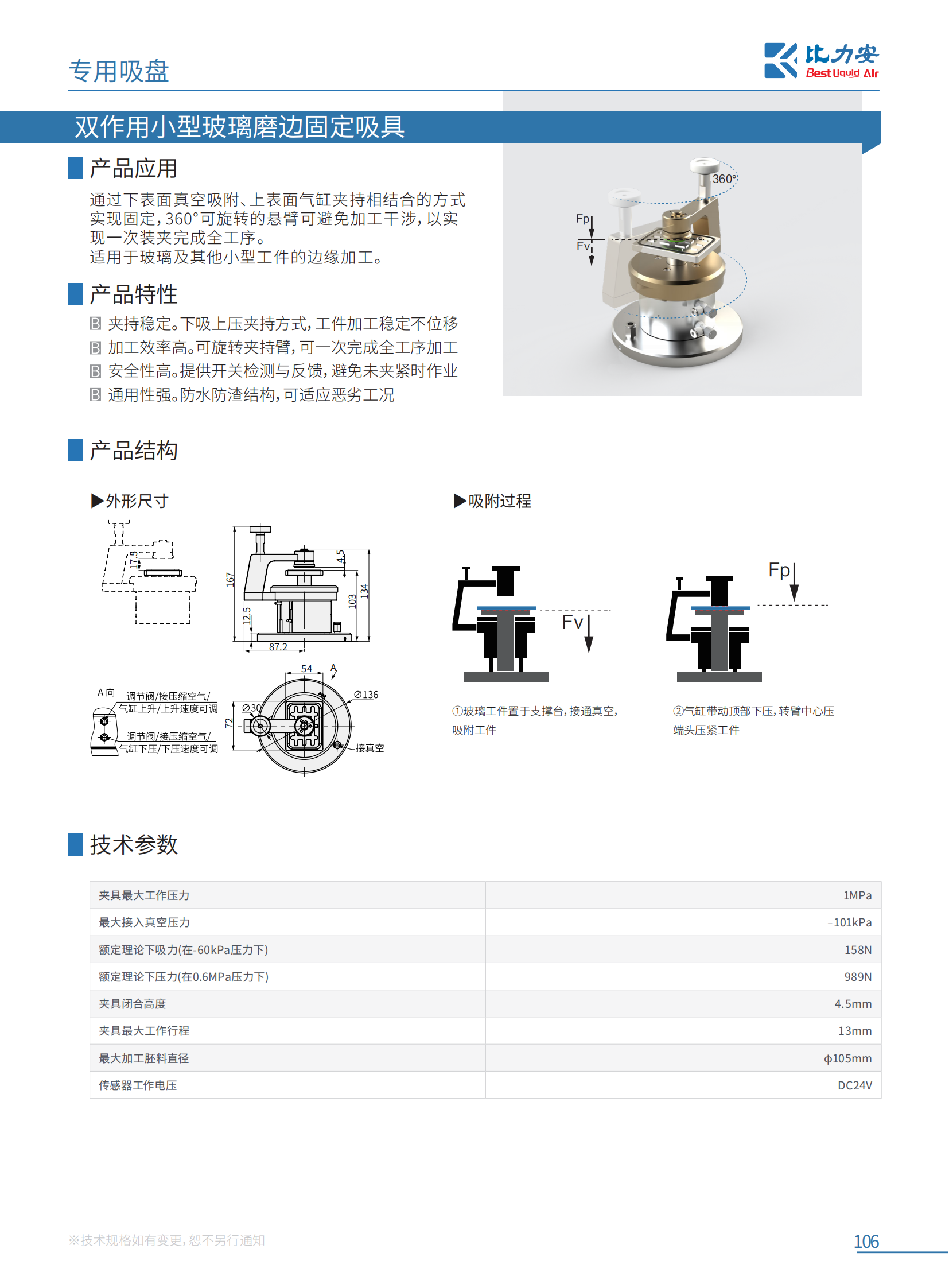

双作用小型玻璃磨边固定吸具
工作原理:
下载文件

产品应用

通过下表面真空吸附、上表面气缸夹持相结合的方式实现固定,360°可旋转的悬臂可避免加工干涉,以实现一次装夹完成全工序。适用于玻璃及其他小型工件的边缘加工。


产品参数

夹具最大工作压力1MPa
最大接入真空压力﹣101kPa
额定理论下吸力(在-60kPa压力下)158N
额定理论下压力(在0.6MPa压力下)989N
夹具闭合高度4.5mm
夹具最大工作行程13mm
最大加工胚料直径φ105mm
传感器工作电压DC24V
